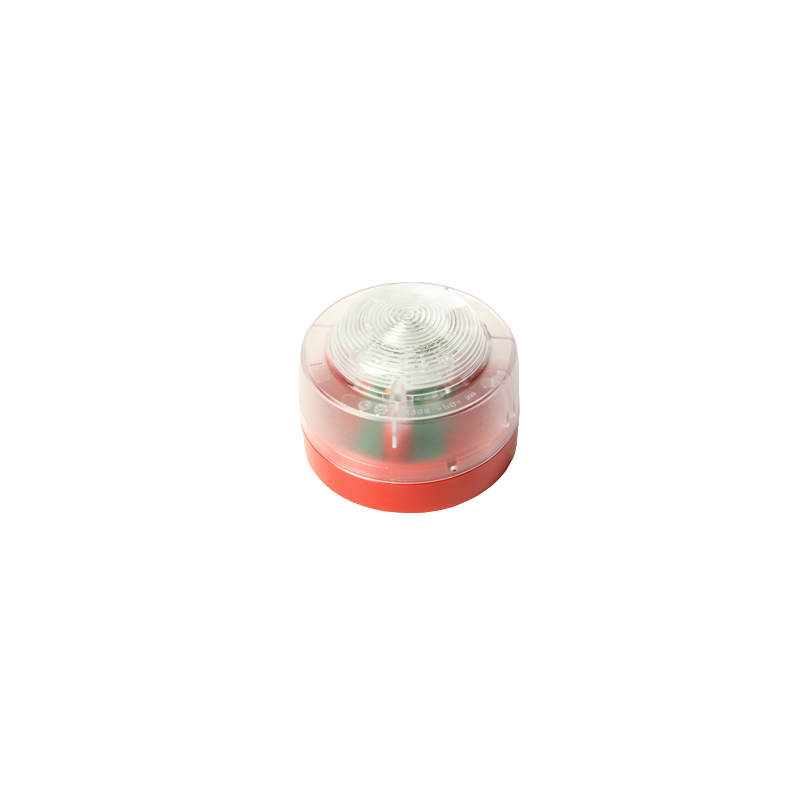

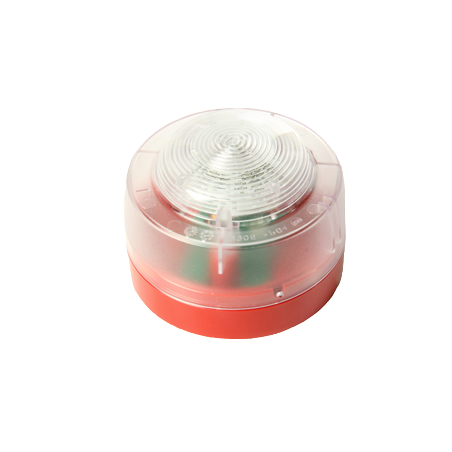

Oddajnik signala serije ENscape

Optični oddajnik signala

Število alarmnih signalizatorjev je treba izbrati tako, da so vsa optično alarmirana območja pokrita s signalnimi napravami, skladno s posameznimi kategorijami, določenimi v standardu EN 54-23.

Ta alarmni element je certificiran po EN 54-23 v kategoriji ''W'' in ''C''.

Signalno območje naprav kategorije ''W'' (stenska montaža) je označeno kot W-x-y:

''x'' predstavlja največjo višino namestitve na steni

''y'' predstavlja dolžino stranice kubičnega signalnega območja.

Signalno območje naprav kategorije ''C'' (stropna montaža) je označeno kot C-x-y:

''x'' predstavlja največjo višino namestitve na strop

''y'' predstavlja premer cilindričnega signalnega območja.

Ta alarmni element ima enakomerno porazdelitev svetlobe v svojem signalnem območju. Bliski se krmilijo sinhrono.

Ta alarmni element je standardno dobaven s plitvim podnožjem, omogoča podometni uvod kabla in je primeren za notranjo montažo (razred okoljske zaščite tip ''A'').

Nadometni uvod kabla je mogoč pri kombiniranem alarmnem elementu tipa CWSS-RR-W5. V tem primeru je alarmni element primeren tudi za zunanjo montažo (razred okolijske zaščite tip ''B'').

Alarmni element se lahko zaklene na podnožje.

Tehnični podatki:

• CPR-številka: 0832-CPR-F0257
• VdS-številka: G 215016
• Barva ohišja / podnožja: prozorna / rdeča
• Barva bliska: bela
• Frekvenca bliska: 0,5 Hz
• Signalno območje: W-2,4-9,0 (194 m³)
• Signalno območje: C-3-9,5 (231 m³)
• Signalno območje: C-6-9,5 (425 m³)
• Signalno območje: C-9-9,5 (638 m³)
• Obratovalna napetost: 12 do 29 VDC
• Obratovalni tok max.:37 mA
• Obratovalna temperatura: -25°C do +70°C
• Relativna vlažnost zraka: 10% do 93% (ne kondenzira)
• Mere (Ø x V): 100 x 72 mm
• Teža: 164 g
• Material: ognjeno odporna PC/ABS
• Stopnja zaščite: IP 21C
• Max. 38 Ah pri 24 V DC obremenitev relejskih kontaktov
