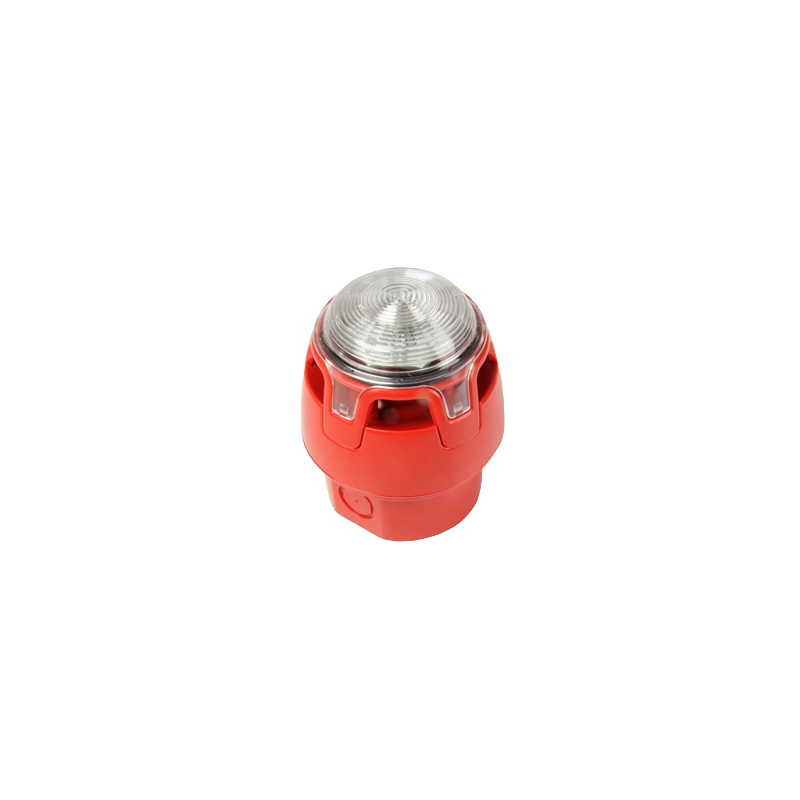

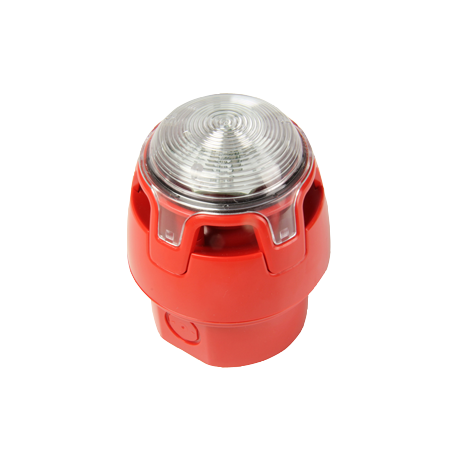

Oddajnik signala serije ENscape

Kombiniran oddajnik signala

Zvočni in optični del alarmnega elementa se aktivirata hkrati.

Zvočni alarmni element:

Z 32 nastavljivimi toni, vključno s tonsko shemo po DIN 33404 del 3

Vseh 32 tonov je dovoljenih in se sinhrono krmilijo

Nastavljivi sta 2 stopnji glasnosti (Medium, High)

Optični alarmni element:

Število alarmnih elementov mora biti izbrano tako, da so vsa območja, kjer je potrebno optično alarmiranje, pokrita s signalnimi elementi, skladno s posameznimi kategorijami, določenimi v standardu EN 54-23.

Ta alarmni element je certificiran po EN 54-23 v kategoriji ''W'' in ''C''.

Signalno območje naprav kategorije ''W'' (stenska montaža) je označeno kot W-x-y:

''x'' predstavlja največjo višino namestitve na steni

''y'' predstavlja dolžino stranice kubičnega signalnega območja.

Signalno območje naprav kategorije ''C'' (stropna montaža) je označeno kot C-x-y:

''x'' predstavlja največjo višino namestitve na strop

''y'' predstavlja premer cilindričnega signalnega območja.

Ta alarmni element ima enakomerno porazdelitev svetlobe v svojem signalnem območju. Bliski se krmilijo sinhrono.

Ta alarmni signalizator je standardno dobavljen s podstavkom višine 102 mm, ki omogoča podometni in nadometni dovod kablov. Signalizator je mogoče na podstavek tudi zakleniti oz. mehansko pritrditi z varovalom proti odstranitvi.

Tehnični podatki:

• CPR-številka: 0832-CPR-F0261
• VdS-številka: G 215013
• Obratovalna napetost: 12 do 29 VDC
• Poraba toka: 60,1 mA - 24 VDC (DIN-Ton in blisk)
• Akustični oddajnik signala
• Raven zvočnega tlaka: 98,7 dB(A) - 24 VDC (DIN-Ton High)
• Raven zvočnega tlaka: 98,1 dB(A) - 24 VDC (DIN-Ton Medium)
• Optični oddajnik signala
• Barva ohišja / podnožja: rdeča / rdeča
• Barva kupole: prozorna
• Barva bliska: bela
• Frekvenca bliska: 0,5 Hz
• Signalno območje: W-2,4-8,9 (190 m³)
• Signalno območje: C-3-10 (236 m³)
• Signalno območje: C-6-10 (471 m³)
• Obratovalna temperatura: -25°C do +70°C
• Relativna vlažnost zraka: 10% do 93% (ne kondenzira)
• Mere (Ø x V): 100 x 122 mm
• Teža: 255 g
• Material: ognjeno odporna PC/ABS
• Stopnja zaščite: IP 65
