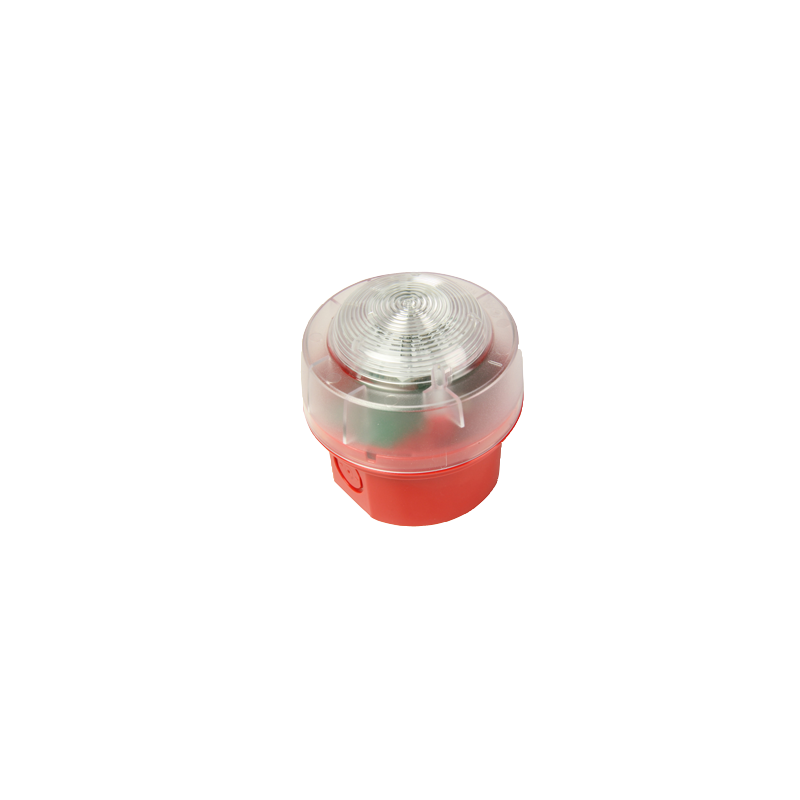

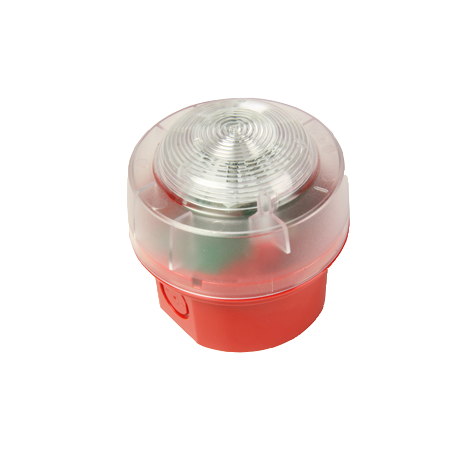

Oddajnik signala serije ENscape

Optični oddajnik signala

Število alarmnih signalizatorjev je treba izbrati tako, da so vsa območja, ki jih je treba optično alarmirati, pokrita s signalizatorji, v skladu s posameznimi kategorijami, določenimi v standardu EN 54-23.

Ta alarmni element je certificiran po EN 54-23 v kategoriji ''W'' in ''C''.

Signalno območje naprav kategorije ''W'' (stenska montaža) je označeno kot W-x-y:

''x'' predstavlja največjo višino namestitve na steni

''y'' predstavlja dolžino stranice kubičnega signalnega območja.

Signalno območje naprav kategorije ''C'' (stropna montaža) je označeno kot C-x-y:

''x'' predstavlja največjo višino namestitve na strop

''y'' predstavlja premer cilindričnega signalnega območja.

Ta alarmni element ima enakomerno porazdelitev svetlobe v svojem signalnem območju. Bliski se krmilijo sinhrono.

Ta alarmni signalizator je standardno dobavljen s podstavkom višine 102 mm, ki omogoča podometni in nadometni dovod kablov ter je primeren za notranjo montažo (razred zaščite okolja tip ''A'') kot tudi za zunanjo montažo (razred zaščite okolja tip ''B'').

Signalizator je mogoče na podstavek tudi zakleniti oz. mehansko pritrditi.

Tehnični podatki:

• CPR-številka: 0832-CPR-F0258
• VdS-številka: G 215016
• Barva ohišja / podnožja: prozorna / rdeča
• Barva bliska: rdeča
• Frekvenca bliska: 0,5 Hz
• Signalno območje: W-2,4-6,2 (92 m³)
• Signalno območje: C-3-9,4 (208 m³)
• Signalno območje: C-6-8,2 (317 m³)
• Obratovalna napetost: 12 do 29 VDC
• Obratovalni tok: max. 37 mA
• Obratovalna temperatura: -25°C do +70°C
• Relativna vlažnost zraka: 10% do 93% (ne kondenzira)
• Mere (Ø x V): 100 x 97 mm
• Teža: 171 g
• Material: ognjeno odporna PC/ABS
• Stopnja zaščite: IP 65
• Max. obremenitev kontakta releja: 38 Ah pri 24 V DC
