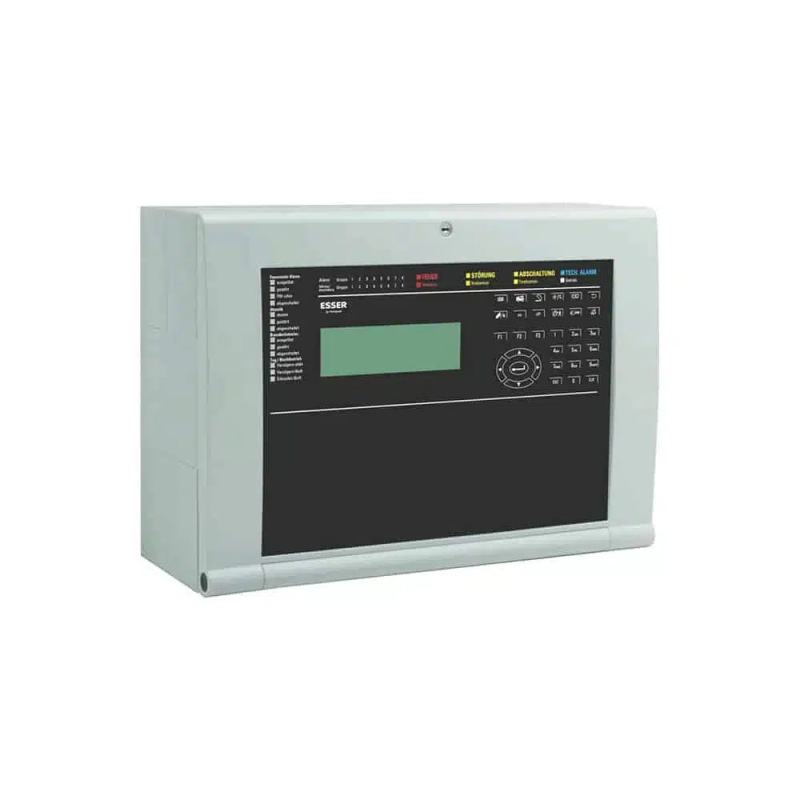

Brandmelderzentrale Compact, 1 Ring, deutsch

Leistungsmerkmale

• esserbus®-PLus integriert
• Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
• Betrieb von busversorgten, synchron gesteuerten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via
• esserbus®-PLus
• Länge der Ringleitung (esserbus®) bis zu 3,5 km
• Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder) /Meldergruppen
• Bis zu 32 esserbus®-Koppler
• Bis zu 30 IQ8Quad Melder mit integrierten Signalgebern
• Bis zu 20 IQ8Alarm-Signalgeber
• Betrieb von ATEX Meldern für explosionsgefährdete Bereiche
• Optimierte Inbetriebnahme, Wartung und Bedienung
• Einfache Konfiguration und Programmierung der BMZ Funktionen über Display
• 4 Relais, frei programmierbar, nicht überwacht, potentialfrei, max. 30 V DC/2 A oder 60 V DC/1 A
• 2 Ausgänge zum Anschluss akustischer bzw. optischer Signalgeber gem. EN 54-13 (je 29 V DC/max. 500 mA) bzw. EN 54-23
• 1 Schnittstelle zu einer Alarmübertragungseinrichtung (AÜE) für Brandmeldungen (12 V DC/max. 200 mA)
• 1 Schnittstelle zu einer Übertragungseinrichtung (ÜE) für Störungsmeldungen (12 V DC/max. 200 mA)
• 1 Standard-Schnittstelle Löschen für Brandfallsteuerung Typ C gem. DIN EN 54-2
• Schnittstelle RS485 zum Anschluss von Feuerwehrbedienfeld und Feuerwehranzeigetableau
• 1 Ausgang UBext 29 V/0,5 A zur Spannungsversorgung externer Teilnehmer
• 72 h Notstromüberbrückung (abhängig vom Ausbau)
• Meldergruppeneinzelanzeige integriert
• Funktion “Verzögerung der Weiterleitung” (gem. DIN VDE 0833-2 zur Vermeidung von Falschalarmen, Verzögern / Erkunden)
• Funktion “Zwei-Meldungs-Abhängigkeit” (gem. DIN VDE 0833-2 zur Vermeidung von Falschalarmen), alternativ programmierbar als
• Alarmzwischenspeicherung, Mehrgruppenabhängigkeit oder Mehrmelderabhängigkeit
• Alarmzähler für bis zu 10.000 Auslösungen
• Ereignisspeicher für 10.000 Ereignisse

Technische Daten

• Nennspannung 230 V AC
• Nennfrequenz 50... 60 Hz
• Betriebsspannung 24 V DC
• Nennstrom 0,08 A
• Ruhestrom @ 24 V DC 100 mA (ohne Peripherie)
• Akkukapazität max. 2 x 12 Ah
• Anschlussklemmen 0,6 mm bis 1,5 mm²
• Umgebungstemperatur -5 °C bis 45 °C
• Schutzart IP30
• Gehäuse ABS, 10 % glasfaserverstärkt, V-0
• Farbe Grau, ähnlich Pantone 538
• Gewicht 9,3 kg
• Abmessungen B: 450 mm, H: 320 mm, T: 185 mm
