Erweiterungsmodul CXB-M (Meldelinienerweiterung)

150,91 €
Bruttopreis

VdS-anerkannt, Zubehör der ÜE

Menge

  Sicherheitsrichtlinien

Nur gemäß Anleitung verwenden.

  Lieferbedingungen

Lieferung gemäß unseren Lieferbedingungen.

  Rückgabebedingungen

Es gelten unsere Rückgabebedingungen.

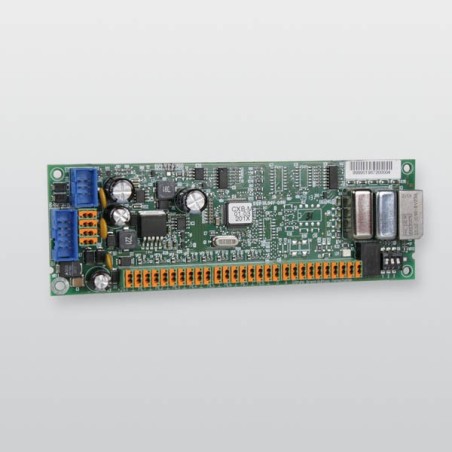

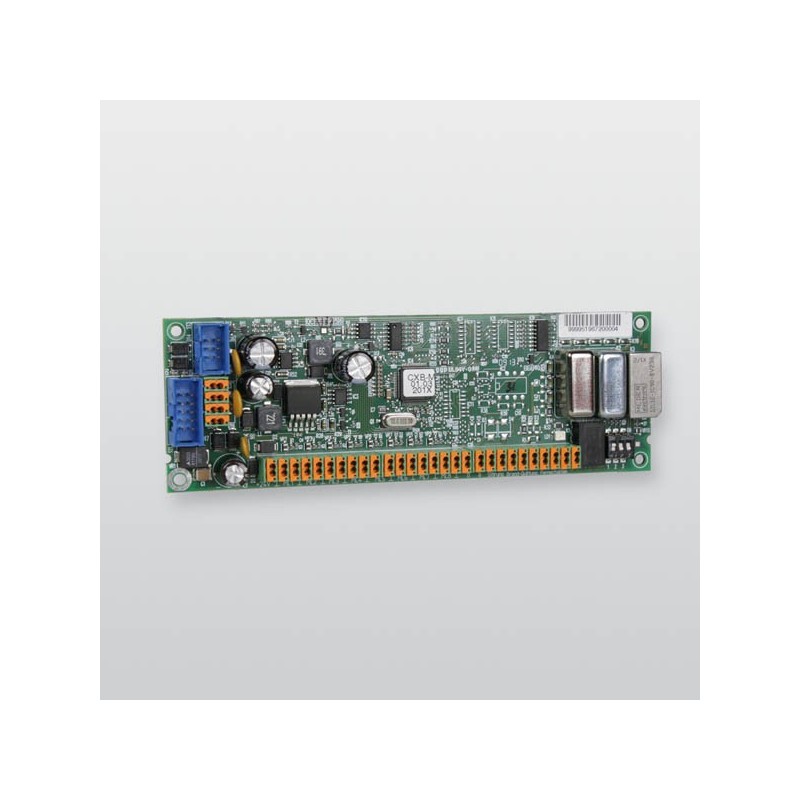

Erweiterungsmodul CXB-M zur Erweiterung der TELENOT-Übertragungseinrichtungen um eine Brandmeldeschnittstelle gemäß DIN 14675.

Darüber hinaus erweitert das Erweiterungsmodul CXB-M die Übertragungseinrichtungen hiline1, comXline 1516, 2516, 3516 um 8 Meldelinieneingänge und einen Fernschaltkanal.

Die Brandmelderzentrale überwacht gemäß DIN 14675 die Verbindung zu den Meldelinien des Erweiterungsmoduls. Die Brandmeldeschnittstelle beinhaltet auch die Störungsmeldung der Übertragungseinrichtung an die Brandmelderzentrale und die Rückmeldung der Quittung von der Feuerwehr zur Brandmelderzentrale.

Nutzung in Verbindung mit einer Übertragungseinrichtung hiline1:

Bis zu 4 Erweiterungsmodule CXB können über die com2BUS-Schnittstelle bis zu 1000 m von der Übertragungseinrichtung hiline1 abgesetzt montiert werden.

In der Summe lässt sich die Übertragungseinrichtung auf insgesamt 36 Meldelinien und 5 Fernschalt-Relaisausgänge erweitern.

Der kombinierte Betrieb mit Erweiterungsmodulen CXB und CXF an einer ÜE ist möglich.

Nutzung in Verbindung mit einer Übertragungseinrichtung comXline:

Die Platine lässt sich direkt auf die comXline-Übertragungseinrichtung aufstecken. Weitere 7 Erweiterungsmodule CXB können über die com2BUS-Schnittstelle bis zu 1000 m von der

Übertragungseinrichtung abgesetzt montiert werden.

In der Summe lässt sich die Übertragungseinrichtung auf insgesamt 72 Meldelinien und 9 Fernschalt-Relaisausgänge erweitern.

Der kombinierte Betrieb mit Erweiterungsmodulen CXB und CXF an einer ÜE ist möglich.

  •  8 widerstandsüberwachte Meldelinien
  •  1 Fernschalt-Relaisausgang
  •  1 Brandmeldeschnittstelle gemäß DIN 14675
  •  1 Brand-Quittungs-Ausgang
  •  1 Störungsausgang
  •  Integrierter DC/DC-Stabilisator zum Betrieb der ÜE mit 24 V DC aus der BMZ
  •  Abmessungen (BxHxT) 155x52x20 mm
  •  Versorgungsspannung 10,2 V DC bis 30 V DC

Lieferumfang

  • Verbindungsleitung comXline CXB

Der Einbau des Erweiterungsmoduls ist erst ab Gehäusetyp G80/GR80 möglich!

Der Anschluss der ÜE comXline an die com2BUS-Schnittstelle einer EMZ (Fernservice) ist dann nicht mehr möglich!

100072533

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
100072533
