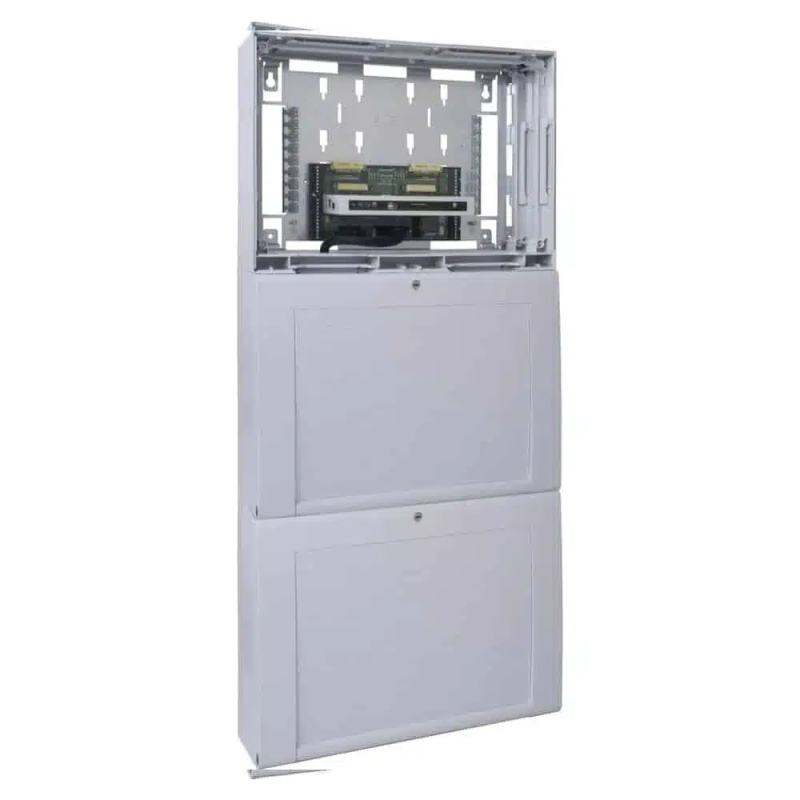

Hardware FlexES Control FX 10 – 10 Ringleitungen

Modularer mikroprozessorgesteuerter Brandmelder-Computer.

Geprüft und zugelassen entsprechend folgenden Richtlinien und Normen:

? VDE 0100 ? Allgemeine Bestimmungen

? VDE 0833 ? Gefahrenmeldeanlagen

? DIN 14675 - Aufbau von Brandmeldeanlagen

? VdS-Richtlinien

? EN54 Teil 2,4 und 13

Basisvariante zum Aufbau einer Brandmelderzentrale mit senkrechtem Ausbau für max. zehn Modulsteckplätze für z.B. esserbus-Module.

Ausbau inkl. Energieversorgungsmodul, EV-Anschlußmodul, Gehäuserückwand 2 für senkrechten Einbau, Steuerungs-Modul, Gehäuserahmen, Basis-Modulträger.

Ausbaubar auf max. 10 Modulsteckplätze durch optionale Erweiterungsmodulträger.

Softwareunterstützung für max. 10 Ringleitungen esserbus/esserbus-PLus

Leistungsmerkmale

- Kombinierbare Ring-/Stichleitungs-

technik mit dezentraler Intelligenz

- Frei konfigurierbare Funktionalität

der eingesetzten Module

- Erhöhte Verfügbarkeit durch Not-

redundanzfunktion der Ringmodule

- Integrale Notredundanz für Über-

wachungsflächen bis 48.000m² oder mehr

als 512 Brandmelder

- vernetzbar über Systembus essernet

- Bedienfeld mit 5,7? TFT-Display

- Kapazitive Tastatur zur berührungs-

sensitiven und intuitiven Bedienung

- Programmgesteuertes Nachtdesign mit

interaktivem Tastaturmenü

- Schnittstellen: essernet, USB,

Ethernet, RS 485,TTY

- Betrieb von ringbusversorgten

optischen-, akustischen- und

Sprachalarmgebern in versch.

Alarmierungsber. via esserbus-PLus

- Kaskadierbare Energieversorgung bis

450 Watt gem.EN54-4

- Länge der Ringleitung (esserbus) bis

zu 3,5 km

- Betrieb von verschiedenen Eingangs-/

Ausgangs-Buskopplern

- Integrierte Schnittstellen zum Betrieb

der erforderlichen Feuerwehrperipherie

z. B. Feuerwehranzeigetableau,

Feuerwehrbedienfeld

- Ereignisspeicher mit 10.000 Einträgen

- Betrieb von VdS-anerkannten

Funkkomponenten mit komfortabler

Feldstärkemessung

- Parametrierung, Kalibrierung und

Programmierung via USB direkt

- Galvanische Trennung der Analogringe

möglich

Technische Daten

Nennspannung 230 V AC

Nennfrequenz 50...60 Hz

Nennstrom 0,8 A (pro Netzteil)

Ausgangsspannung 24 V DC

Ruhestrom: 192 mA (ohne Bedienteil)

348 mA (mit Bedienteil)

Strom f. ext. Verbraucher 3 x 24 VDC/3 A

Gesamt-Ausgangsstrom max. 6A

Akkukapazität 2 x 24 V / 24 Ah

Schutzklasse IP 30

Gehäuse ABS, 10% glasfaserverstärkt,V-0

Farbe grau, ähnlich Pantone 538

Abmessungen (BxHxT) 450x960x185 mm
