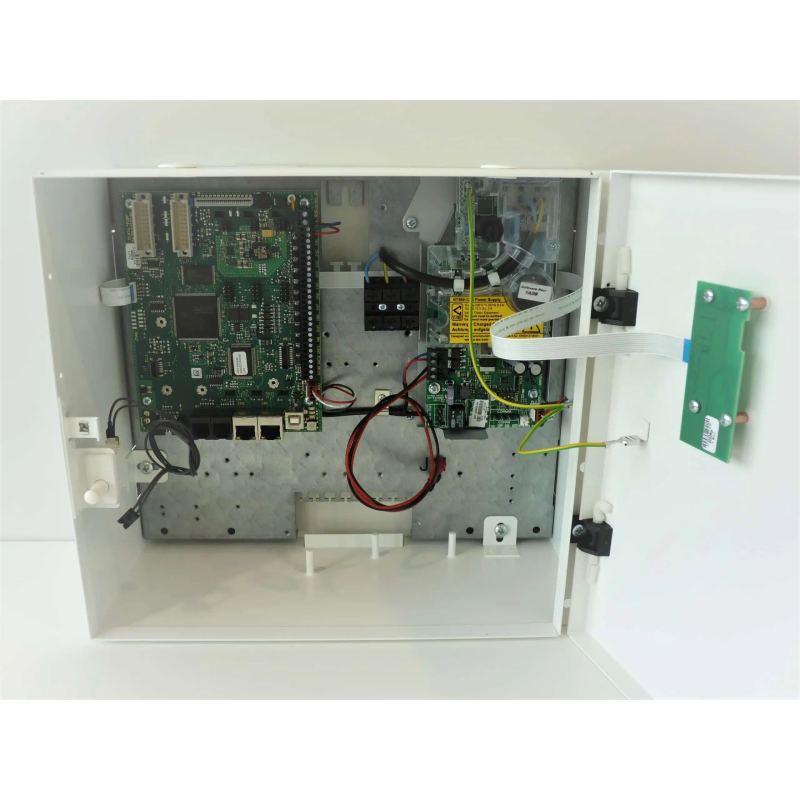

TAS-Link IV – IP im Gehäuse G4+

IP-Basisbaugruppe TLV 1 im Gehäuse G4+

(mit 4 LED) und Netzgerät NT 560/12E

Die Basisbaugruppe des TAS-Link IV

verfügt über 8 Linieneingänge sowie 2

konfigurierbare und 2 reservierte

Ausgänge und kann durch die Anschaltung

zusätzlicher Erweiterungsmodule auf bis

zu 128 Ein- sowie bis zu 122 Ausgänge

erweitert werden (je nach Kombination).

Ein normkonformer Fernzugang ist

realisierbar.

Das dazugehörige Netzteil NT560-12/E ist

ein Schaltnetzteil in Platinenausführung

mit Berührungsschutz und einer

regulierten Ausgangsspannung von 12V DC

mit 2A. Das Netzgerät kombiniert die

Funktionen von Energieversorgung,

Akkuladeeinrichtung sowie

Akkuüberwachung.

Notstromversorgtes DSL-Modem (Annex B,

J)

Übertragungsprotokoll VdS 2465, VdS

2465-S2, VdS SecurIP oder Telim

Sprach-, SMS sowie E-Mail-Übertragung

LTE-fähig

Zulassung:

VdS-Zulassungsnummer: G 112801

CPR-Zulassungsnummer: 0786-CPR-21139,

VSÖ-Zulassungsnummer: 120611/01 E.

Erfüllt die Anforderungen des BSI an

Alarmübertragungsanlagen nach BSI - TL

03401, EN 50131 (Security Grade 1-4), EN

50136-2, DIN EN 54-21, VdS 2110, VdS

2203, VdS 2227, VdS 2344, VdS 2463, VdS

2465-1 bis 3, VdS 2471, VdS 2471-S1 und

VdS 2841

Maximale Leitungslänge je Eingang: 500 m

Maximale Leitungslänge Ethernet: 100 m

Anzahl Eingänge: 8

Beschaltung: Kurzschluss, 2k7?, 10k?

Anzahl Ausgänge: 4 (Optorelais

max.30V/100 mA)

Downloadrate / Uploadrate: 100 Mbit/s

via RJ45-Schnittstelle

Schnittstellen

Eingänge 8x Eingang für Meldelinien

Ausgänge 4x Relaisausgang

USB 1x USB 2.0

RJ45 2x Ethernet

RJ12 2x Systemschnittstelle

Techn. Daten Basisbaugruppe TLV 1:

Betriebsspannung: 10,2 ? 30V DC

Stromaufnahme: 90 mA bei 12V DC

Umgebungstemperatur: -10 °C - + 55 °C

Gewicht: 150 g

Abmessungen (BxHxT): 160 x 125 x 21 mm
