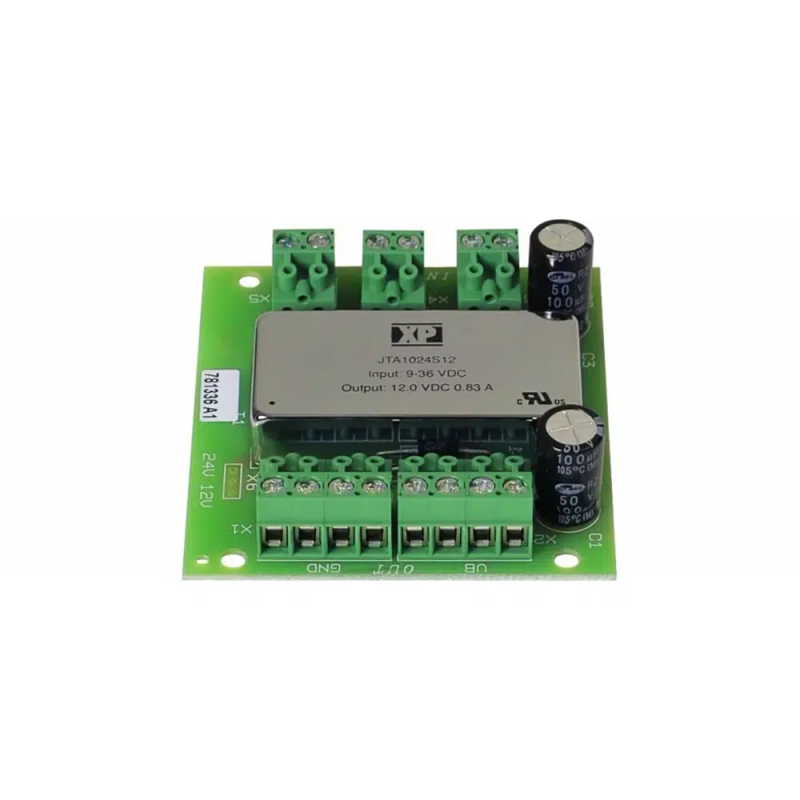

Spannungskonverter mit galvanischer Trennung Ausgangsspannung 12 V DC

Der Konverter stellt eine 12 Volt

Spannung zur Verfügung. Diese wird aus

der Brandmelderzentrale oder einem

externen Netzteil zugeführt.

Die galvanische Trennung der

Eingangs- und Ausgangsspannung

verhindert Störungen bei Potenzial-

unterschieden in der Peripherie.

Das Modul kann in die Gehäuse 120240,

788600, 788601 und 788603 eingebaut,

oder mit dem Einbausatz (788605 ) in die

Brandmelderzentrale integriert werden.

Leistungsmerkmale

- Galvanische Trennung von

Gleichspannungspotentialen

- Trennung der Massepotentiale

zwischen einem externem Gerät

und dem Potenzial der

Gefahrenmeldezentrale

zur Vermeidung von Erdschlüssen

- Spannungsinterface für den Betrieb

von 32AE-Kopplern an einer

Löschmittelsteuerung 8010 Ser.3

für 12V DC Betrieb

- Für Anschlussklemmen bis max. 1,5mm²

Technische Daten

Eingangsspg. 10 bis 28 V DC

Ausgangsspg. 12 V +/- 10%

max. Ausgangsstrom 800 mA,

kurzschlussfest

Umgebungstemp. -10°C bis +50°C

Schutzart IP 40 (im Gehäuse)

Gewicht ca. 70 g

Abmessungen (BxHxT) 85x82x27 mm
