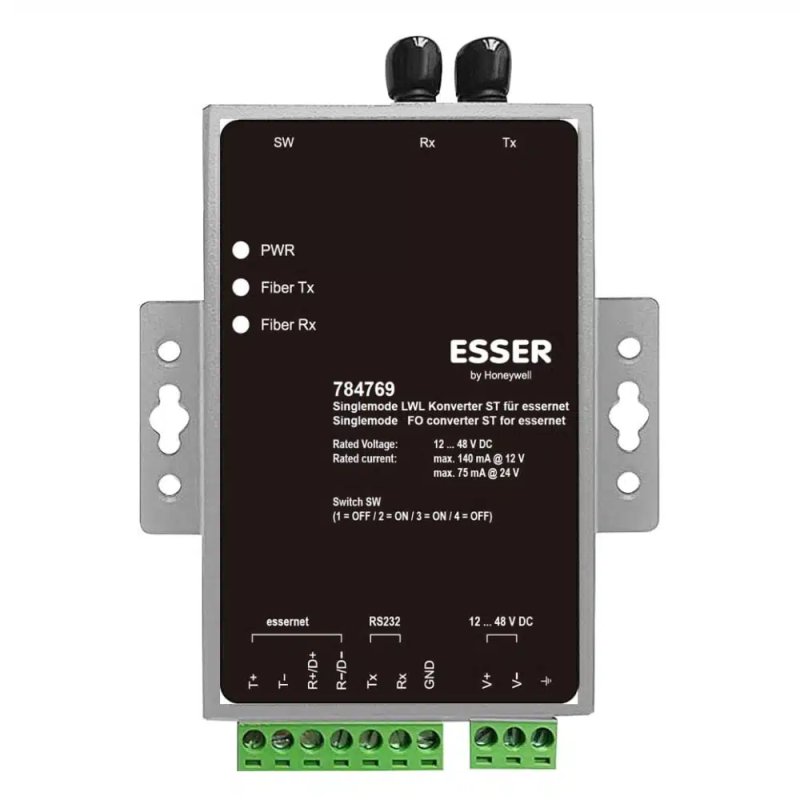

Singlemode LWL Konverter ST für essernet®

Höchste Effizienz für große Entfernungen

Mit dem Singlemode LWL-Konverter sind je nach Glasfasertyp Entfernungen von bis zu 30 km möglich. Er ist kompatibel mit Singlemodefasern der Typen E9/125 µm und E10/125 µm. Die Stromversorgung erfolgt direkt über die Brandmelderzentrale, wodurch eine einfache Integration gewährleistet wird.

Leistungsmerkmale

Zwei Singlemodefasern pro Netzwerkabschnitt erforderlich

Reichweite bis zu 30 km (abhängig vom Fasertyp)

Glasfaser E9/125 µm und E10/125 µm mit max. 17 dB Dämpfung kompatibel

Bis zu 16 LWL-Strecken bei 62,5 kBd Übertragungsrate pro essernet®-Netzwerk

Bis zu 31 LWL-Strecken bei 500 kBd Übertragungsrate möglich

Bitte beachten: Es müssen immer typgleiche LWL-Konverter an beiden Seiten einer LWL-Strecke verwendet werden.

 Technische Daten

Betriebsspannung 9,5 ... 48 V DC

Stromaufnahme @ 12 V DC ca. 140 mA

Stromaufnahme @ 24 V DC ca. 75 mA

Umgebungstemperatur -10 °C ... 60 °C

Lagertemperatur -20 °C ... 75 °C

Wellenlänge 1310 nm

Anschluss ST

Schutzart IP 20

Gehäuse Aluminium unlackiert

Gewicht ca. 395g

Abmessungen B: 67 mm H: 100 mm T: 22 mm

Einbaumaß B: 90 mm H: 100 mm T: 22 mm (inkl. Befestigungsösen)
