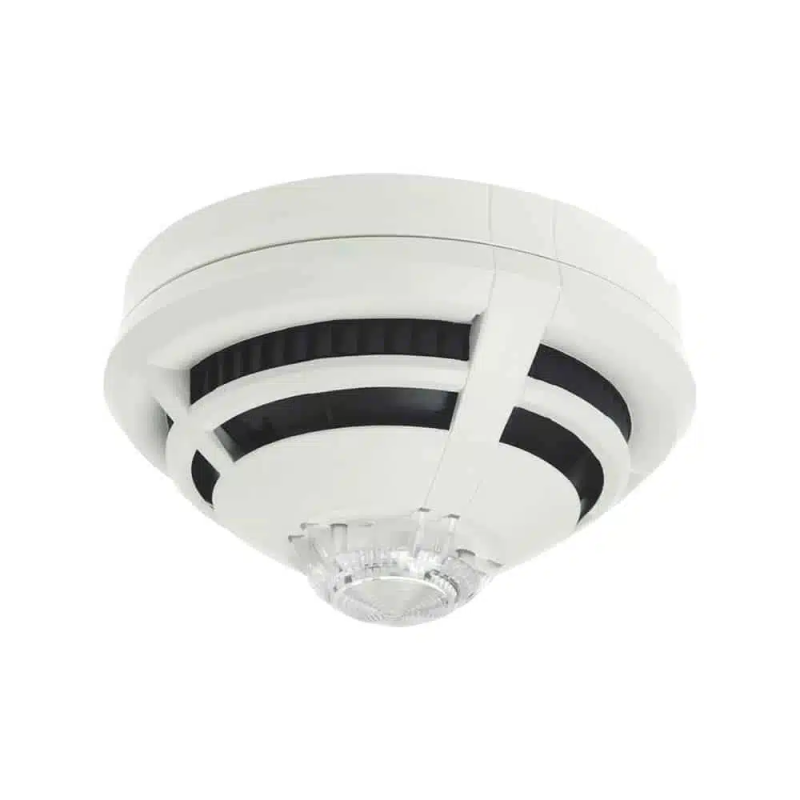

O2T/FSp Multisensor Melder IQ8Quad

Integrierte Sensorik und Detektion

Der Melder enthält zwei optische Rauchsensoren mit unterschiedlichen Streulichtwinkeln sowie eine zusätzliche Thermosensor-Auswertung. Dies ermöglicht die zuverlässige Erkennung von Schwelbränden bis hin zu offenen Bränden mit gleichmäßigem Ansprechverhalten. Die Sensoren vergleichen die Signale zur Klassifizierung und Reduzierung von Täuschungsalarmen durch Wasserdampf oder Staub.

Hervorragende Detektionseigenschaften

Dank seiner herausragenden Detektionseigenschaften erkennt der Melder die Testfeuer TF1 und TF6 gemäß Norm. Er ist auch für Einsatztemperaturen bis +65 °C geeignet und verfügt über eine automatische Verschmutzungserkennung, deren Status über die Programmier- und Service-Software angezeigt werden kann.

Vielseitige Alarmeinstellungen

Der integrierte optische Signalgeber und Warntongeber bieten bis zu 20 wählbare Tonmuster, darunter den DIN-Ton, sowie bis zu fünf Durchsagetexte in mehreren Sprachen. Die Lautstärke ist in 8 Stufen einstellbar.

Betrieb und Integration

Der Melder ist für die Einzeladressierung in Ringbussystemen konzipiert. Der Leitungstrenner ist integriert und bietet Schutz gemäß pr EN 54-17.

Zubehör: Standardmeldersockel

Für den optimalen Betrieb empfehlen wir den Standardmeldersockel für Serie IQ8Quad (Artikelnummer 805590), der den Ringbus automatisch schließt und eine Entnahmesicherung bietet.

Leistungsmerkmale

Flache Bauweise

Mikroprozessorgesteuerte Signalverarbeitung

Vollständige Selbstüberwachung

Verschmutzungserkennung und Ruhewertnachführung gemäß geltender Normen und Richtlinien

Falschalarmunterdrückung durch spezielle Oberfläche

Integrierter Trenner nach pr EN 54-17

360° Alarmanzeige und thermische Überwachung

Busversorgter optischer Signalgeber und Warntongeber

Multilinguale Durchsagetexte

Unterschiedliche Tonmuster, inkl. DIN-Ton

Verknüpfbare Teilsignale und programmierbare Wiederholungsraten

Automatische Synchronisation mehrerer Warntongeber

Speicherung von Alarm- und Betriebsdaten, integrierter Betriebsstundenzähler

Zeit- und ereignisgesteuerte Sensorabschaltung möglich

Zugelassen nach DIN EN 54-7/-5 B/-17, CEA 4021

Zugelassen nach DIN EN 54-3

Powered Loop-fähig

Kurzschluss- und unterbrechungstolerant

Technische Daten

Betriebsspannung 8 ... 42 V DC

Ruhestrom @ 19 V DC ca. 90 µA

Ruhestrom @ BMZ-Akku ca. 500 µA @ 42 V

Schallpegel max. 92 dB (A) +/- 2 dB (A) bei 1 m DIN-Ton

Blitzleuchte rot

Lichtstärke max. 15,8 cd peak / 2,63 cd effektiv

Blitzenergie ca. 3 J

Überwachungsfläche max. 110 m²

Überwachungshöhe max. 12 m

Luftgeschwindigkeit 0 ... 25.4 m/s

Anwendungstemperatur -20 °C ... 65 °C

Lagertemperatur -25 °C ... 75 °C

Schutzart IP43 (mit Sockel + Option)

Material ABS

Rel. Luftfeuchte max. 95 % (nicht kondensierend)

Farbe weiß, ähnlich RAL 9010

Gewicht ca. 165 g

Melderspezifikation EN 54-7/-5 B/-17, CEA 4021

Spezifikation EN 54-3 akustischer Signalgeber

Abmessungen Ø: 117 mm H: 59 mm / Ø: 117 mm H: 67 mm (inkl. Sockel)
