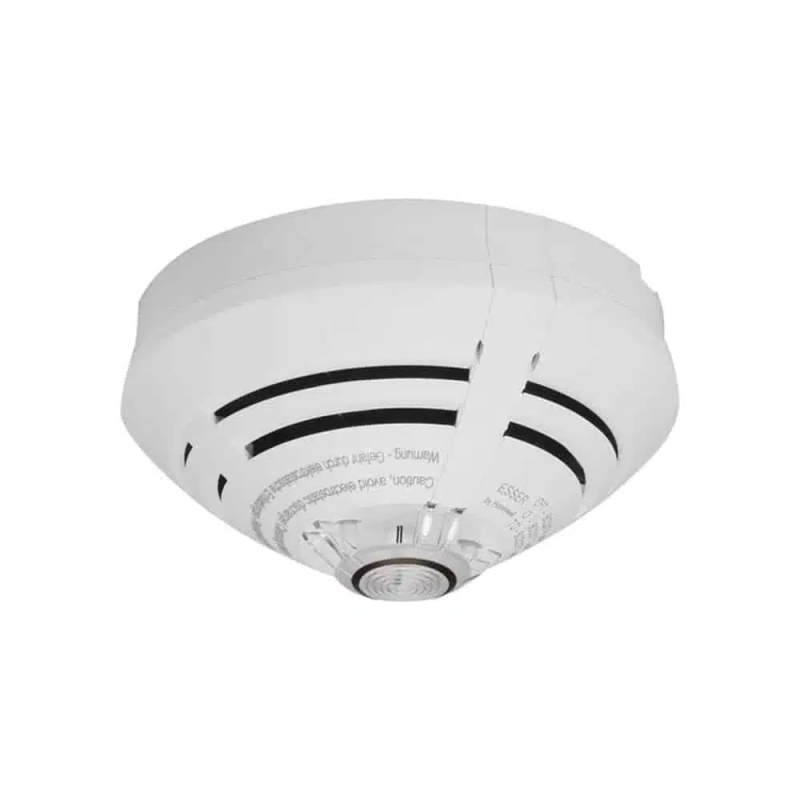

Thermodifferentialmelder IQ8Quad Ex (i) ohne Trenner

Automatischer Wärmemelder mit schnellem

Halbleitersensor zur sicheren Erkennung

von Bränden mit schnellem Temperatur-

anstieg und integrierte Maximalwertaus-

lösung zur Erkennung von Bränden mit

langsamen Temperaturanstiegen für den

Einsatz in explosionsgefährdeten

Bereichen.

Zum Betrieb mit Einzeladressierung in

Ringbussystemen.

- ATEX zugelassen

- In Ex-Bereichen der Zone 1 und Zone 2

in Verbindung mit der Ex-Barriere

- 804744 oder 764744 einsetzbar

- automatische Adressierung der Melder

in Ringbussystemen

- Flache Bauweise

- Mikroprozessorgesteuerte Signal-

verarbeitung

- Kontinuierliches Ansprechverhalten zur

Detektion von langsamen und schnellen

Temperaturanstiegen

- Verschmutzungserkennung und Ruhewert-

nachführung gemäß geltender Normen und

Richtlinien

- 360° thermische Überwachung mit einem

Sensor

- Vollständige Selbstüberwachung

- Zentrierte 360° Alarmanzeige

- Separate Betriebsanzeige

- Alarm- und Betriebsdatenspeicherung

- Integrierter Betriebsstundenzähler

- Zugelassen nach DIN EN 54-5 A1R

Technische Daten

Betriebsspannung 8 V DC bis 42 V DC

Ruhestrom @ 19 V DC ca. 40 µA

Anwendungstemperatur -20°C bis +50°C

Überwachungsfläche max. 30 m2

Überwachungshöhe max. 7,5 m

Spezifikation EN 54-5A1R

Baumusterprüfbesch. TÜV 09 ATEX 554910

Kategorie II 2G

(mit Ex-Barriere)

Ex-Schutz Ex ib IIC T4

Schutzart IP 43 (mit Sockel + Option)

Material ABS

Farbe weiß ähnlich RAL 9010

Gewicht ca. 110 g

Maße inkl. Sockel d = 117 mm, H = 62 mm
