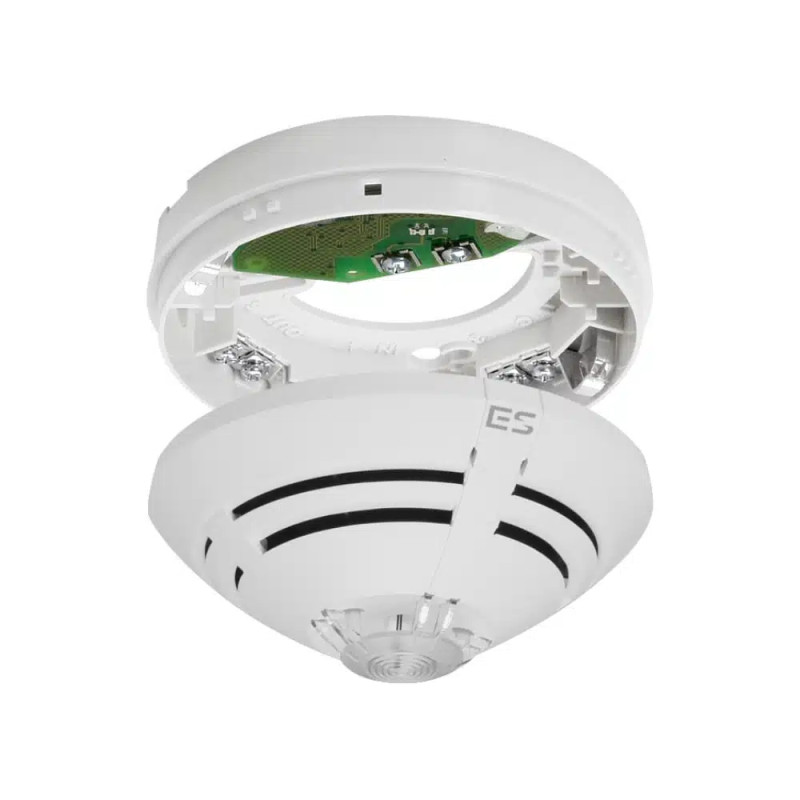

Optischer Rauchmelder ES Detect, 48 V DC Betrieb, mit Relaiskontakt

Alarmweiterleitung durch Relaiskontakt

Bei der Detektion eines Feueralarms schaltet der Melder einen potentialfreien Relaiskontakt, der zur Alarmweiterleitung genutzt werden kann. Der Relaiskontakt ist standardmäßig als „Öffner“ konzipiert, lässt sich jedoch durch eine Lötbrücke auf der Sockelplatine auch auf „Schließer“ umstellen.

Typische Anwendungen

Ein gängiger Einsatzbereich für diesen Rauchmelder ist die Überwachung von Mobilfunkstationen.

Leistungsmerkmale

Ideal abgestimmt auf die BMZ ES Line.

Multisensordetektoren zur Brandfrüherkennung auch unter schwierigen Bedingungen.

Bis zu 30 Melder pro Gruppe möglich.

Zuverlässige Detektion

Gleichmäßige Empfindlichkeit für verschiedene Brandarten.

Große Unterscheidungskraft zwischen Signal- und Störgrößen durch spezielles Sensor- und Elektronikdesign, das elektromagnetische Störungen unterdrückt.

Automatische Anpassung an wechselnde Umweltbedingungen.

Elektronische Kompensation von Langzeiteffekten wie Verschmutzung oder Alterung.

Täuschungsalarmunterdrückung

Hohe Sicherheit gegen Fehlalarme durch die zeitliche Auswertung unterschiedlicher Sensordaten.

Spezielle Filteralgorithmen zur Ausgrenzung nicht brandtypischer Signale.

Automatische Selbstüberwachung der Elektronik und der Sensoren auf Funktion und Zustand.

Wartung des Melders

Kennzeichnung der Thermomelder durch einen schwarzen Ring auf dem Lichtleiter.

Betriebsstunden-, Alarm- und Störungszähler in jedem Melder integriert.

Über Standard-Service-PC und Feldbusinterface lässt sich die Betriebsdatenabfrage aller Melder einer Gruppe durchführen.

Eine LED im Melder zeigt den Alarmstatus an und dient zur Identifikation bei Wartungsarbeiten (mit tools 8000).

Technische Daten

Betriebsspannung 42 ... 58 V DC

Ruhestrom ca. 0,051 mA (@ 48 V DC)

Stromaufnahme max. 9 mA

Alarmstrom @ 9 V DC 9 mA

Kontaktbelastung Relais 30 V DC / 1A, 60 V DC / 0,45 A

Überwachungsfläche 110 m²

Überwachungshöhe 12 m

Luftgeschwindigkeit 0 m/s ... 25,4 m/s

Anwendungstemperatur -20 °C ... 72 °C

Lagertemperatur -25 °C ... 75 °C

Rel. Luftfeuchte < 95 % (ohne Betauung)

Schutzart IP 40 mit Sockel, bis IP 43 mit Sockel + Option

Material ABS

Farbe weiß, ähnlich RAL 9010

Gewicht ca. 110 g (ca. 190 g inkl. Sockel)

Melderspezifikation EN 54-7

Abmessungen Ø: 117 mm H: 49 mm (62 mm inkl. Sockel)
