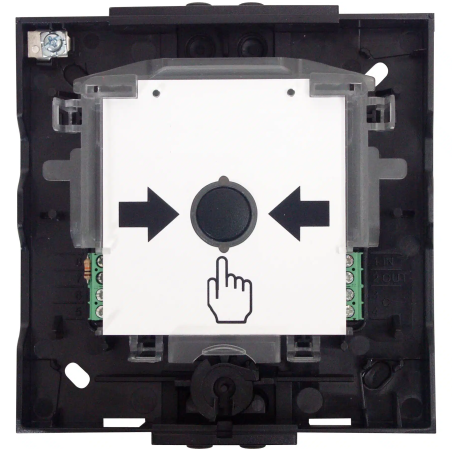

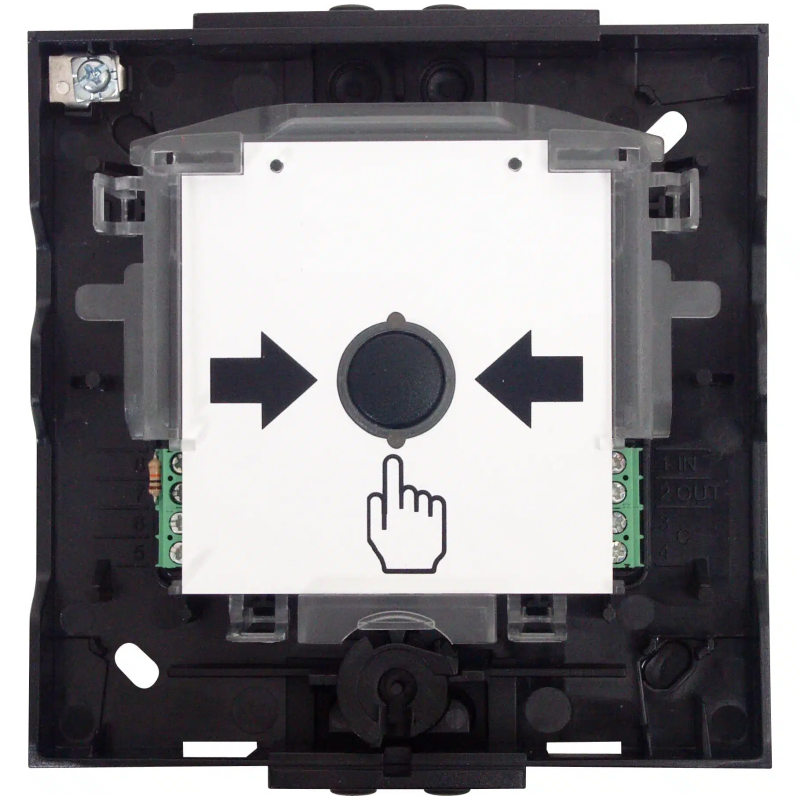

IQ8 Handmelder Elektronikmodul ohne Trenner, mit Relais, ESSER

Elektronikmodul zur manuellen Auslösung eines Brandalarmes bzw. einer Gefahrenmeldung zur Anwendung in trockenen Räumen mit Relais. Die Elektronikmodule werden als Teilnehmer auf dem Ringbus eingesetzt. Ausgestattet mit einem Mikroprozessor verfügen sie bereits in der Grundausführung über eine Alarmspeicherung, Alarmanzeige, und eine Softadresscodierung.

Ab sofort Bedienfeldfolie in überarbeiteter Version – noch widerstandsfähiger gegen UV-Strahlung.

Leistungsmerkmale

Flache Bauform

Zulassung nach EN54 Teil 11 als Handfeuermelder

Steckbare Anschlussklemmen

2 Kabeleinführungen jeweils oben, unten und rückseitig

Testfunktion durch Handmelderschlüssel

Technische Daten

Betriebsspannung 8 bis 42 V DC

Alarmstrom typ. 9 mA

Alarmanzeige LED, rot

Relais Kontaktbelastung 30 V DC / 1 A

Melderzahl/Gruppe max. 10 Stück (gem. VdS)

Anschlußklemmen max. 2,5 mm²

Umgebungstemperatur -20 °C bis +70 °C

Gewicht ca. 236 g

Schutzart IP 44 (im Gehäuse)

Abmessungen 133 x 133 x 36 mm

Melderspezifikation EN 54-11, Typ B

VdS-Zulassung mit Gehäuse 704900 (PC ASA, rot, Piktogramme gem. EN 54-11)
