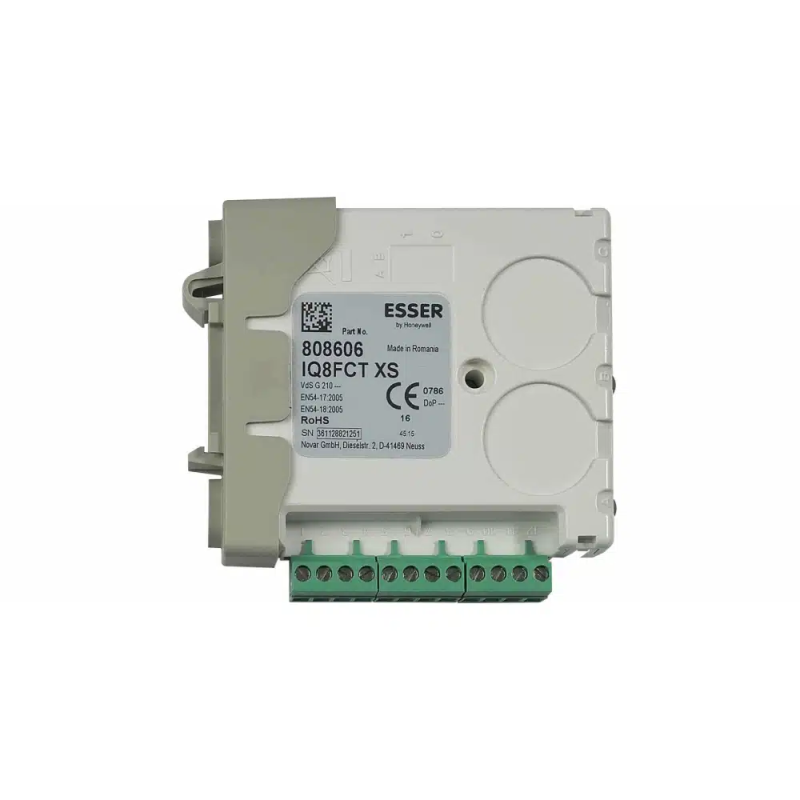

esserbus®-kopirnik IQ8FCT XS

Uporaba kot FCT (Fire Control Transponder)

Krmilni modul se lahko uporablja kot FCT (Fire Control Transponder) za krmiljenje in nadzor protipožarnih naprav, kot so protipožarne lopute.

Uporaba kot modul za tehnične alarme (TAL)

Krmilni modul se lahko uporablja tudi kot modul za tehnične alarme (TAL) za nadzor zunanjega stikalnega kontakta.

Tehnične lastnosti in funkcije

Alarmni modul ima vgrajen linijski ločilnik, kontaktni vhod, brezpotencialni relejni izhod in priključek za vzporedni prikaz stanja javljalnika. Rele je mogoče konfigurirati kot odpiralni ali zapiralni kontakt. Dodatno je mogoče programirati dolžino impulza krmiljenja releja in čas povratne informacije.

Enostavna namestitev in zunanji prikaz

Ločeno napajanje ni potrebno. Za zunanji prikaz stanja aktiviranja je mogoče priključiti vzporedni prikaz stanja javljalnika. Montaža se izvede na DIN-letev.

Lastnosti:

• Do 127 kopirnikov na obročni liniji
• 1 kontaktni vhod
• Brezpotencialni relejni izhod
• Priključek za vzporedni prikaz stanja javljalnika
• Nastavljivi dolžini relejnih impulzov in časi povratne informacije
• Vgrajeni linijski ločilnik

Tehnični podatki:

• Obratovalna napetost: 8 do 42 V DC
• Tok v stanju pripravljenosti pri 19 V DC: Približno 45 µA
• Obremenitev relejnega kontakta: 30 V DC/1 A
• Prikaz alarma: Rdeča LED
• Prikaz delovanja: Zelena LED
• Priključne sponke: Največ 2,5 mm² (AWG 26-14)
• Temperatura okolja: -20 °C do +70 °C
• Temperatura skladiščenja: -30 °C do +75 °C
• Relativna vlažnost zraka: < 95 % (brez kondenzacije)
• Stopnja zaščite: IP30 (v ohišju), IP50 (v ohišju M200SMB)
• Ohišje: Plastika PC ASA
• Barva: Siva, podobna RAL 7035
• Teža: Približno 136 g
• Mere (ŠxVxG) 90x93x23 mm
• Izjava o lastnostih: DoP-20792130701
