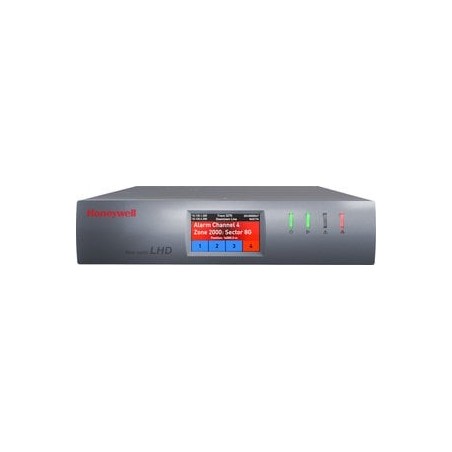

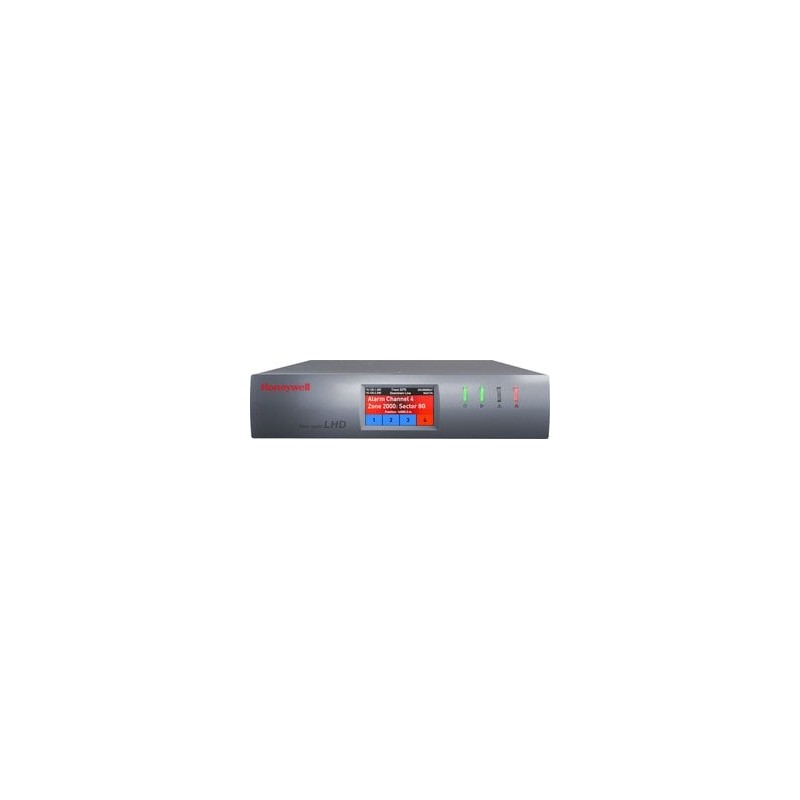

Auswerteeinheit DTS N45, 6 km, 19"

• Temperaturüberwachung mit LWL-Kabel
• 1, 2 oder 4 Messkanäle pro Auswerteeinheit
• Stich- und Ringleitungskonfiguration möglich
• Bis zu 2000 unabhängige Alarmzonen pro Messkanal
• Laserklasse 1M, Laserleistung unter 20mW
• 1 Sekunden Messzyklen
• Bis zu 0,25 m Messpunkteabstand
• Bis zu 98 Ausgangsrelais, optional Modbus IP
• Bidirektionale, vollständige digitale Integration mit ESSER by Honeywell Brandmeldeanlagen
• EN 54 - 22:2015 + A1:2020 konform

Spezifikation  EX II (1) DG, I M2

Zertifikate  RVS, EN54-22 (VdS), UL521, ATEX, IECEx, SIL2

Kommunikationsprotokoll  SCPI, ASCII, optional: MODBUS TCP, indirekt über Multiprotokoll-Gateway, z. B. OPCUA, IEC 60870-5.104 usw.

Kommunikationsschnittstellen  2x Ethernet (LAN 10/100/1000), USB A, USB B

Kontakteingänge  4

Optische Anschlüsse  E2000, 8° abgewinkelt

Anzahl Alarmzonen pro Kanal  2000

Messzykluszeit  ab 5 s

Mindestmessintervall  0,25 m

Anzahl Messkanäle  1, 2 oder 4 Kanäle

Wärmeverhaltensklassen gemäß EN54-22  A1N, A2N, BN, CN, DN, EN

Betriebstemperatur  -10 °C bis +60 °C

Anzahl der Relaisausgänge  10, maximale Belastung 1 A/30 VDC, optional bis zu 98 (potentialfrei)

Spannungsversorgung  10 bis 30 V DC

Leistungsaufnahme  ca. 22 W, bei 20 °C Umgebungstemperatur (ca. 917 mA bei 24 V DC)

Anzeige  Betrieb, Messung, Störung, Alarm

Lagertemperatur  -40 °C ... 80 °C

Rel. Luftfeuchte  0 % bis 95 %

Schutzart  IP30

Gewicht  ca. 5 kg bis 7 kg

Einstellbare minimale räumliche Auflösung  0,5 m

Spezifikation  EN 54-22, EN 54-13 in Kombination mit ESSER by Honeywell FlexES Control/IQ8Control

Abmessungen  B: 420 mm H: 88 mm T: 420 mm 2 HE
