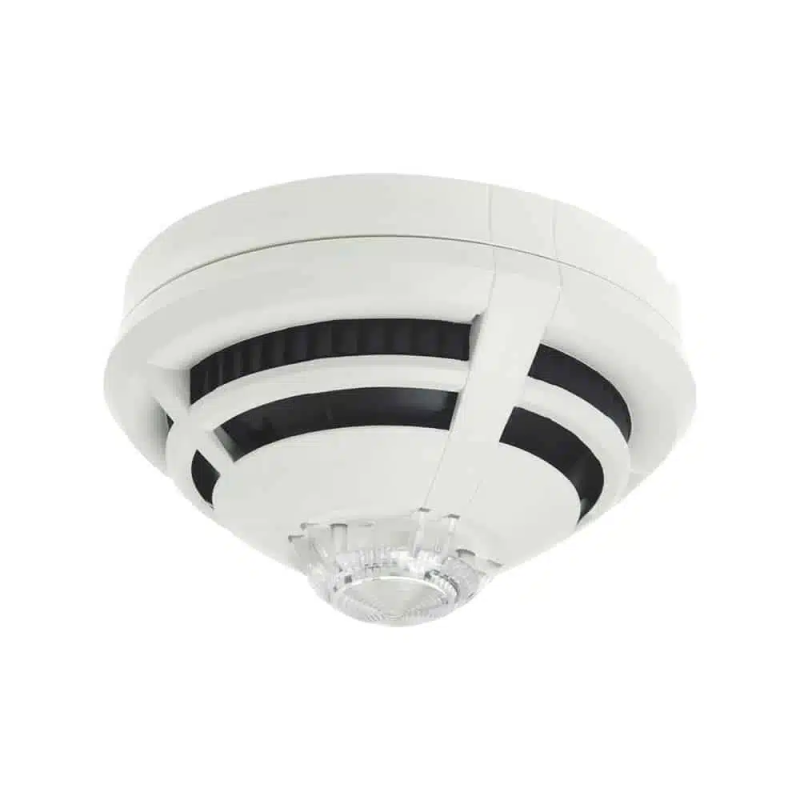

O/So Optischer Rauchmelder IQ8Quad m. integr. Warnton G206090

Integrierter Warntongeber für lokale Alarmierung

Der integrierte Warntongeber ermöglicht eine lokale Alarmierung im Montagebereich und unterstützt den DIN-Ton nach DIN33404 zur Einleitung der Evakuierung.

Automatische Verschmutzungserkennung und Ringbussystem

Der Melder verfügt über eine automatische Verschmutzungserkennung, die über die Programmier- und Service-Software ausgelesen werden kann. Zum Betrieb mit Einzeladressierung in Ringbussystemen. Der Leitungstrenner ist im Melder integriert. Bis zu 48 Melder mit Alarmgebern können auf einer Ringleitung (esserbus-PLus) betrieben werden.

Zubehör: Standardmeldersockel für Serie IQ8Quad

Für den optimalen Betrieb empfehlen wir den Standardmeldersockel  (Artikelnummer 805590), der den Ringbus automatisch schließt und eine Entnahmesicherung bietet.

Leistungsmerkmale

Flache Bauweise

Mikroprozessorgesteuerte Signalverarbeitung

Vollständige Selbstüberwachung

Verschmutzungserkennung und Ruhewertnachführung gemäß Normen und Richtlinien

Falschalarmunterdrückung durch spezielle Oberflächenbeschichtung

Integrierter Leitungstrenner nach pr EN 54-17

Zentrierte 360° Alarmanzeige

Separate Betriebsanzeige

Alarm- und Betriebsdatenspeicherung, integrierter Betriebsstundenzähler

Zeit- und ereignisgesteuerte Sensorabschaltung möglich

Zugelassen nach DIN EN 54-7 und -17

Powered Loop fähig

Kurzschluss- und unterbrechungstolerant

Technische Daten

Betriebsspannung 8 ... 42 V DC

Ruhestrom @ 19 V DC ca. 50 µA

Alarmstrom ohne Kommunikation ca. 320 µA

Lastfaktor 2

Schallpegel max. 92 dB (A) +/- 2 dB bei 1 m DIN-Ton

Überwachungsfläche max. 110 m²

Überwachungshöhe max. 12 m

Luftgeschwindigkeit 0 ... 25.4 m/s

Anwendungstemperatur -20 °C ... 65 °C

Lagertemperatur -25 °C ... 75 °C

Schutzart IP 43 (mit Sockel + Option)

Material ABS

Relative Luftfeuchte max. 95 % (nicht kondensierend)

Farbe weiß, ähnlich RAL 9010

Gewicht ca. 160 g

Melderspezifikation EN 54-7/-17

Abmessungen Ø 117 mm, H 59 mm (67 mm inkl. Sockel)
