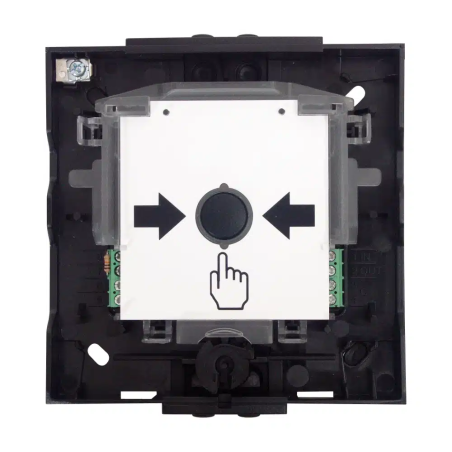

IQ8 Handmelder Elektronikmodul m. Trenner u. ext. D-Linie, ESSER

Gehäuse für IQ8 Handmelder Elektronikmodul

Die Handmelder bestehen aus separatem Gehäuse und Elektronikmodul, die jeweils separat bestellt werden müssen.

Gehäuse mit Glas, rot, ähnlich RAL 3020 (Artikelnummer 704900)

Gehäuse mit Glas, blau, ähnlich RAL 5015 (Artikelnummer 704901)

Leistungsmerkmale

Flache Bauform

Zulassung nach EN54 Teil 11 als Handfeuermelder

Steckbare Anschlussklemmen

2 Kabeleinführungen oben, unten und rückseitig

Testfunktion durch Handmelderschlüssel

Technische Daten

Betriebsspannung 8 ... 42 V DC

Ruhestrom @ 19 V DC ca. 45 µA

Alarmstrom ohne Kommunikation ca. 18 mA

Alarmanzeige LED, rot; Betriebsanzeige: LED, grün

Max. 127 Melder pro Ring (gemäß VdS)

Anwendungstemperatur -20 °C bis 70 °C

Lagertemperatur -30 °C bis 75 °C

Anschlussklemmen max. 2,5 mm² (AWG 26-14)

Schutzart IP 44 (im Gehäuse), IP 55 (mit Zubehör)

Gehäusematerial PC ASA-Kunststoff

Relative Luftfeuchte max. 95 % (nicht kondensierend)

Gewicht ca. 400 g (mit Gehäuse)

Melderspezifikation EN 54-11, Typ B

Abmessungen B 133 mm, H 133 mm, T 36 mm
