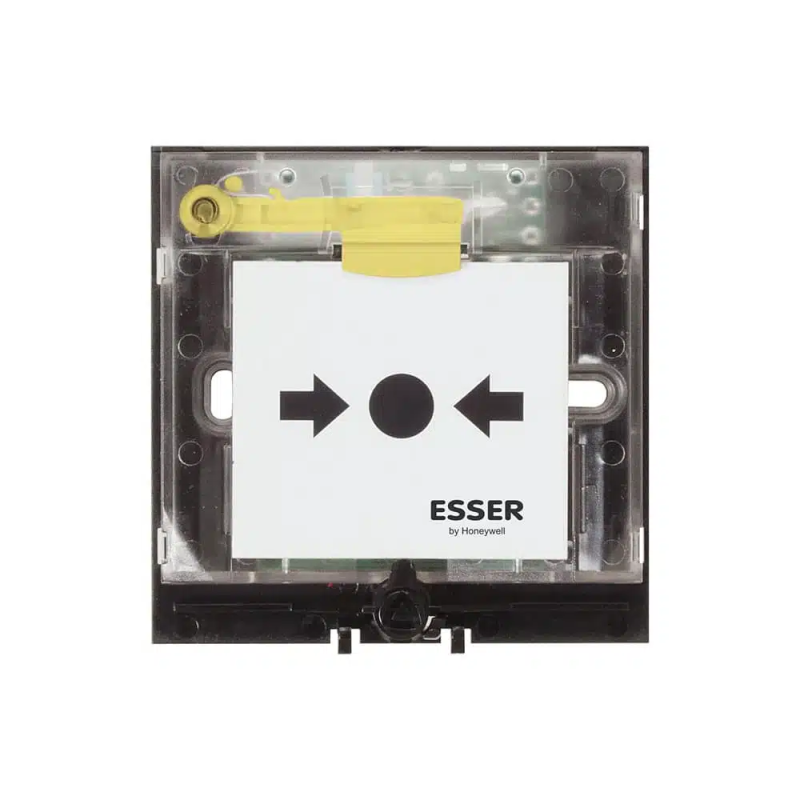

IQ8 Handmelder Elektronikmodul mit Glas, ESSER

Elektronikmodul zur manuellen Auslö-

sung eines Brandalarmes bzw. einer Ge-

fahrenmeldung zur Anwendung in trocke-

nen Räumen mit integriertem

Leitungstrenner.

Die Elektronikmodule wer-

den als Teilnehmer auf dem Ringbus

eingesetzt. Ausgestattet mit einem Mi-

kroprozessor verfügen sie bereits in

der Grundausführung über eine Alarm-

speicherung, Alarmanzeige, und eine

Softadresscodierung. Darüber hinaus

können an jedem Prozessanalogmodul

weitere externe Standard Elektronikmo-

dule angeschlossen werden.

Leistungsmerkmale

- Flache Bauform

- Zulassung nach EN54 Teil 11 als

Handfeuermelder

- Steckbare Anschlussklemmen

- Testfunktion durch Handmelder-

schlüssel

Technische Daten

Betriebsspannung 8 bis 42 V DC

Alarmstrom typ. 9 mA

Alarmanzeige LED, rot und gelbe Fahne

Melderzahl/Gruppe max. 10 Stück

(gem. VDS)

Anschlußklemmen max. 2,5 mm

Umgebungstemp. -20 °C bis +70 °C

Gewicht ca. 78 g

Schutzart IP 43 (im Gehäuse)

Abmessungen 88x88x21 mm

Melderspezifikation EN 54-11, Typ A

VdS Zulassung

in Verbindung mit Gehäuse 704950

(PC ASA, rot, Piktogramme gem. EN54-11)
