Funk-Gateway FGW230 Einbausatz

Das Funk-Gateway FGW230 ist eine Komponente des Drahtlosen Sicherungssystems DSS2/DSS3 und ist für die Verbindung von Funkmeldern an eine EMZ hiplex in den Gehäusetypen GR80/GR100 vorgesehen.

Das Funk-Gateway FGW230 wird am com2BUS der EMZ angeschlossen und direkt auf die Masterplatine der hiplex aufgesteckt.

Auf der Platine der EMZ stehen dafür entsprechende Aufnahmebohrungen zur Verfügung.

Optional kann das Funk-Gateway auch abgesetzt im Leergehäuse GR11 FGW montiert werden.

•  Betriebstemperatur -10 °C bis +55 °C
•  Abmessungen (BxHxT) 92x71x20 mm
•  Stromaufnahme ca. 35 mA
•  Versorgungsspannung 12 V DC über com2BUS

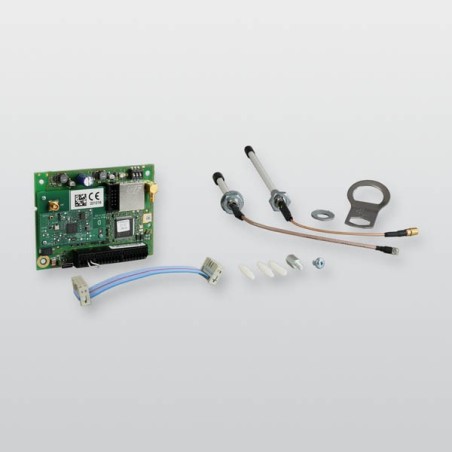

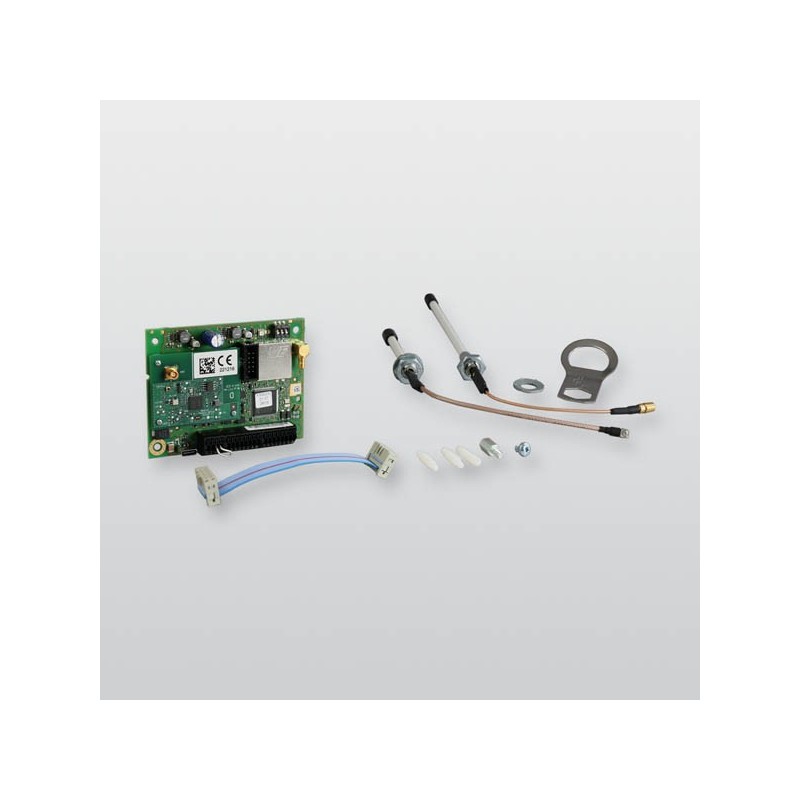

Lieferumfang

• FGW230 Platine
• Flachbandleitungssatz
• Antennen (2 Stück)
• Montagematerial

An die EMZ können bis zu zwei FGW230 angeschlossen werden!

Zentralengehäuse benötigen eine zweite Bohrung, um den Einbausatz mit der zweiten Antenne ohne das Leergehäuse GR11 FGW zu verwenden.

Zentralengehäuse die vor 2025 verbaut wurden, besitzen keine Bohrung für die zweite Antenne.

In diesen Fällen muß das Leergehäuse GR11 FGW mitbestellt werden!

Bei Verwendung des FGW230 in Kombination mit TEKKO wird eine 12V Spannungsversorgung benötigt!
