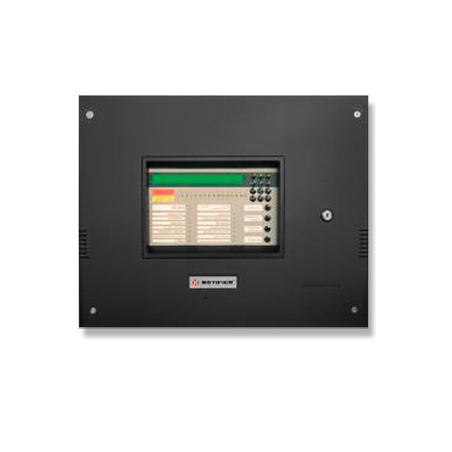

Kompaktzentrale

Serienmäßige Ausstattung der Brandmelderzentrale NF 50

Merkmale:

• µP gesteuerte Brandmelderzentrale nach DIN EN54-2, DIN EN54-4 und VdS
• Systemzentrale mit 16 + 16 frei programmierbaren Meldergruppen

Mit einer Ringbusleitung:

- Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich

- pro Ringbus bis zu 198 adressierbare Einzelelemente

- automatische Programmierungsmöglichkeiten der Ringelemente

• Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
• LCD Display mit 2 x 40 Zeichen Klartext, mit Hintergrundbeleuchtung
• 16 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
• Ereignisspeicher mit Datum und Uhrzeit der letzten 512 Ereignisse
• 11 programmierbare Passwörter für Tastaturfreigabe
• 1 Ausgang, wahlweise AE-, ÜE- oder überwachter Relaisausgang
• 1 Ausgang, wahlweise AE- oder überwachter Relaisausgang
• 2 Ausgänge, wahlweise AE-, überwachter oder nicht überwachter Relaisausgang (Werkeinstellung: Sammelfeuer und Sammelstörung)
• 2 programmierbare Transistorausgänge von je 60mA
• 2 digitale Eingänge (ÜE-Rückmeldung bzw. Start Tag/Nacht-Modus)
• Anschluß für Feuerwehrbedienfeld
• Serielle Schnittstelle zum Anschluß eines Druckers, Paralleltableaus oder FAT
• Autoprogrammierung der Ringbusteilnehmer
• Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
• Voralarmanzeige für jeden einzelnen Melder
• 10 Alarm- und Wartungseinstellungen pro Melder
• AWACS-Algorithmen
• Gruppen- und Meldertest (Einmannrevision)
• Tag-Nachtschaltung
• Computer-gestützte Ferndiagnose
• Netzladegerät PSU3A
• Schlüsselschalter

Die BMZ NF 50 kann mit folgenden Optionen ausgerüstet werden:

Merkmale:

• Schnittstellenkarte für galvanisch getrennte RS 485 für den Anschluß von bis zu 16 Anzeige- und Bedienfeldern Typ IDR-2P und IDR-2A
• Notifier FBF, FAT, Schlüsseldepot, Lageplantableau
• Schnittstelle für Grenzwertmelder der Serie 800 und Fremdmelder
• uP-Einbaurahmen

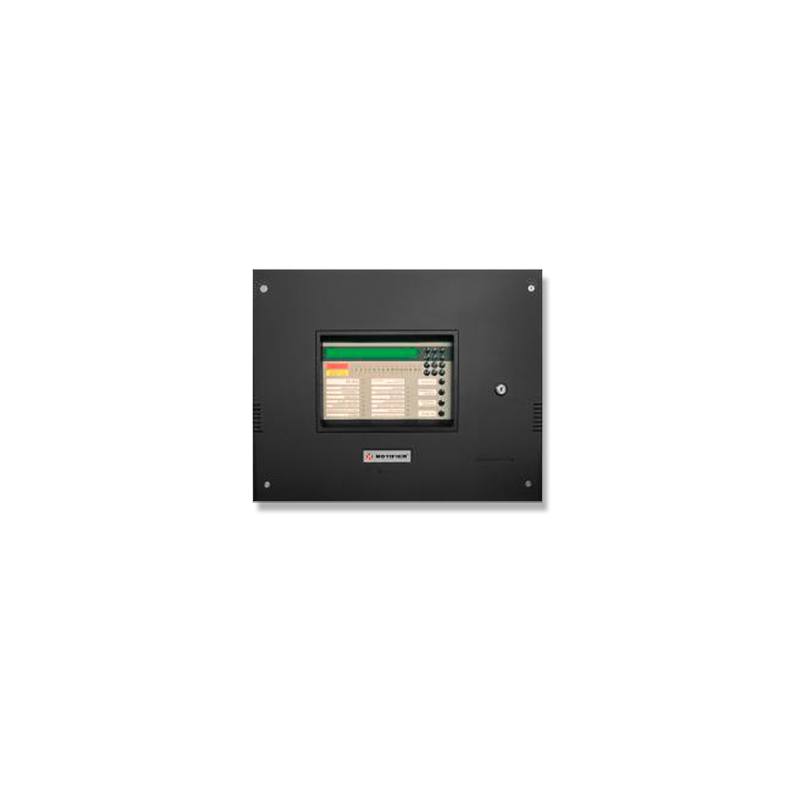

Kompaktzentrale

Die Sofware dieser BMZ unterstützt, im Gegensatz zu den Brandmelderzentralen der Serie 30, den Einsatz von bis zu 99 VIEW-Melder Typ FSL-751 bzw. bis zu 99 SMART4-Melder Typ IRX-751 CTEM

Technische Daten

• VdS-Nummer: G 202099
• CPD-Nummer: 0786-CPD-20851
• Farbe: grau - RAL 7021
• Betriebstemperatur: -5°C bis +45°C
• rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Maße (B x H x T): 500 x 400 x 133 mm
• Gewicht: 9 kg ohne Akkus
• max. Akkuplatz: 2 x 12Ah/12V
• Schutzart: IP 30 nach EN 60529
