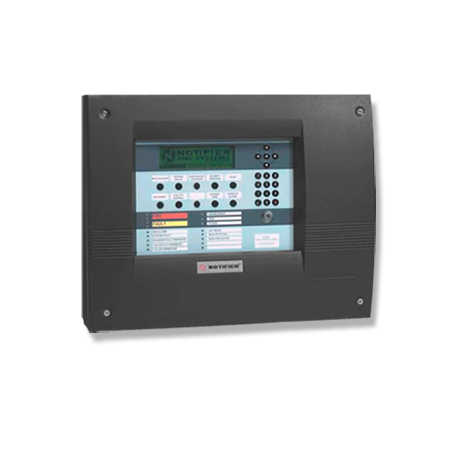

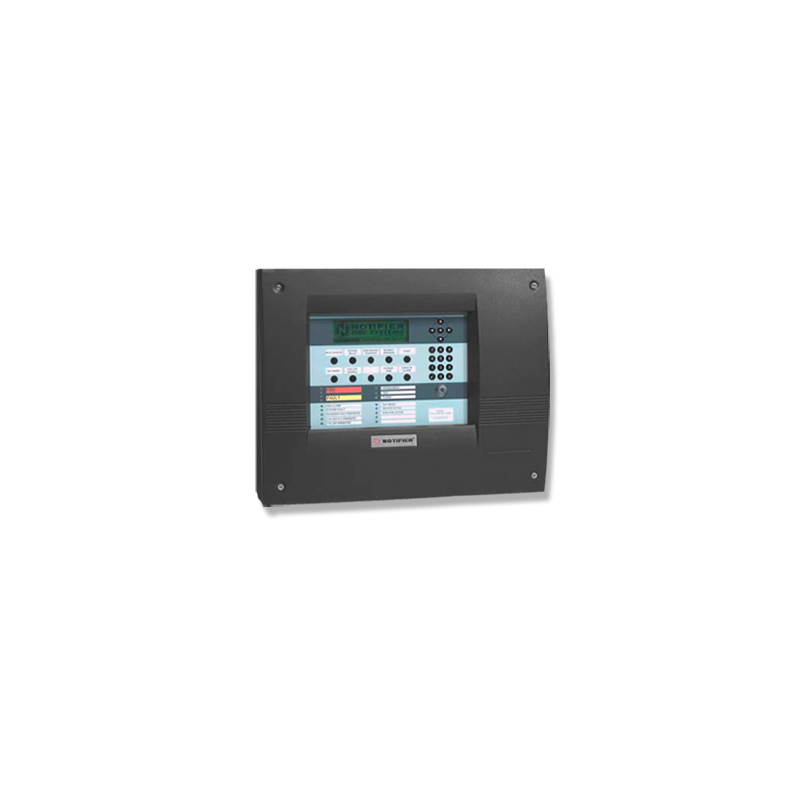

Kompaktzentrale

Serienmäßige Ausstattung der Brandmelderzentrale NF 300

Merkmale:

• µP gesteuerte Brandmelderzentrale nach DIN EN54-2, DIN EN54-4 und VdS
• Systemzentrale mit 255 frei programmierbaren Meldergruppen

Mit 2 Ringbusleitungen

- Verdrahtung in 2 Draht-Technik als Ring, Stern

und Stich

- pro Ringbus bis zu 198 adressierbare Einzelelemente

• Verknüpfung der Ein- und Ausgänge aller Ringbuselemente durch frei programmierbare Matrix
• Grafisches LCD Display mit 240 x 64 Pixel mit Hintergrundbeleuchtung
• Ereignisspeicher mit Datum und Uhrzeit der letzten 600 Ereignisse
• 2 überwachte Relais für Hauptmelder bzw. Alarmgeber
• 2 digitale Eingänge für Rückmeldung der Hauptmelder
• 2 überwachte Relais bzw. spannungsfreie Wechsler für Alarmgeber
• 2 potentialfreie Relais für Sammelfeuer und Sammelstörung
• Interface-Karte für Anschluß von Feuerwehrbedienfeld
• 2 serielle Schnittstellen für Programmierung der BMZ, Ansteuerung eines Druckers, Lageplantableaus oder Fremdgerätes
• Autoprogrammierung der Ringbusteilnehmer
• Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
• Voralarmanzeige für jeden einzelnen Melder
• Individuelle Anzeige aller Meldermesswerte
• Mehrere Alarm- und Wartungseinstellungen pro Melder
• Messwertanalyse für Langzeittest mehrerer Ringbuselemente
• AWACS-Algorithmen
• Gruppen- und Meldertest (Einmannrevision)
• Tag-Nachtschaltung
• Computer-gestützte Ferndiagnose

Die BMZ NF 300 kann mit folgenden Optionen ausgerüstet werden:

Merkmale:

• Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
• Schnittstellenkarte für galvanisch getrennte RS 232
• Schnittstellenkarte für galvanisch getrennte RS 485 für den Aufbau eines RS485-Netzwerkes mit bis zu 2048 Gruppen, bestehend aus bis zu 7 Brandmelderzentralen der Serie 3 und bis zu 31 Bedienfeld
• Thermischer Einbaudrucker mit 80 Zeichen pro Zeile
• Notifier FBF, FAT, Schlüsseldepot, Lageplantableau
• Schnittstelle für Grenzwertmelder der Serie 800 und Fremdmelder
• Zusatzgehäuse für 2 x 38 Ah Akkus
• Universalzusatzgehäuse für Energieversorgungen und Zusatzkomponenten
• Einbausätze für 19-Zoll der Serie III

Technische Daten

• VdS-Nummer: G 201019
• CPD-Nummer: 0786-CPD-20878
• Ruhestrom: 305 mA
• Betriebstemperatur: -5°C bis +45°C
• rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Maße (B x H x T): 500 x 400 x 153 mm
• Gewicht: 15 kg
• Schutzart: IP 30
• Nennspannung: 230 V AC, 50/60 Hz
• Netzteil 24 V geeignet für: max. 2 x 38 Ah Akkus

Zentralgehäuse für Wandmontage geeignet für 2 x 12Ah Akkus:

H 400 x B 500 x T 153 mm

• Gehäusefarbe: grau - RAL 7021
