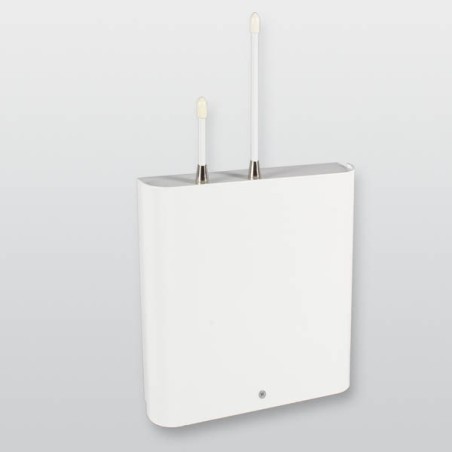

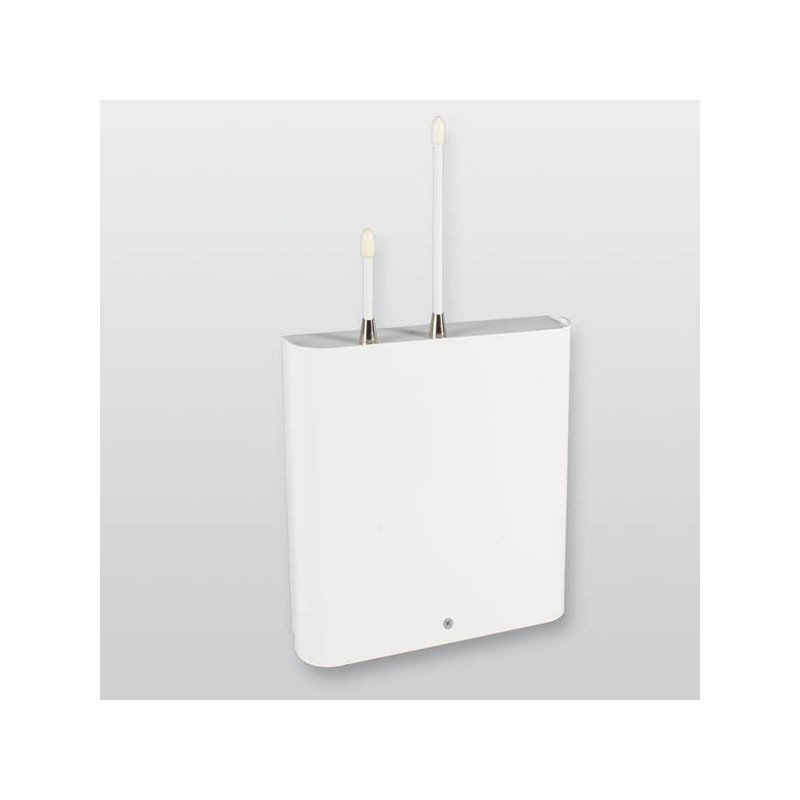

Funk-Transceiver hilock 213 UFM GR20

Dabei werden die Transponder- und Protokolldaten des Schließelements komplett drahtlos bis zur EMZ complex 200H/400H übertragen.

Er besteht aus einem Universellen Funkmodul UFM 260, einer Platine hilock 213 und einer zusätzlichen Antenne.

Der Transceiver hilock 213 UFM besitzt drei Meldergruppen-Eingänge. Davon ist eine Meldergruppe rücksetzbar zum Anschluss von Glasbruchmeldern. An den weiteren Meldergruppen können z. B. Magnetkontakte und Schließblechkontakte angeschlossen werden.

Darüber hinaus bietet der Transceiver einen parametrierbaren Ausgang z. B. zur Ansteuerung eines Summers oder Signalgebers.

Auf der Netzteil-Baugruppe NT UFM befindet sich ein Piezo-Signalgeber, der über das Modul hilock 213 angesteuert wird. Über Steckbrücke kann die Lautstärke des Signalgebers eingestellt werden.

hilock 213

•  1 Funk-Schnittstelle für ein mechatronisches Schließelement hilock 2200
•  3 parametrierbare Meldergruppeneingänge, davon 1 Meldergruppe rücksetzbar zum Anschluss von Glasbruchmeldern
•  1 parametrierbarer Ausgang (z. B. zur Ansteuerung eines Summers oder Signalgebers)
•  Aktuell nur bei EMZ complex200H/400H einsetzbar

Gehäuse GR20

•  2 Antennen (hilock 213 UFM / DSS2)
•  Umweltklasse gemäß VdS 2110 Klasse II
•  Betriebstemperatur -10 °C bis +55 °C
•  Schutzart IP30
•  Lautstärke Signalgeber 75 dB(A)
•  Abmessungen mit Antenne (BxHxT) 204x358x62 mm
•  Abmessungen ohne Antenne (BxHxT) 204x218x62 mm
•  Farbe Weiß pulverbeschichtet

•  Versorgungsspannung 230 V AC
