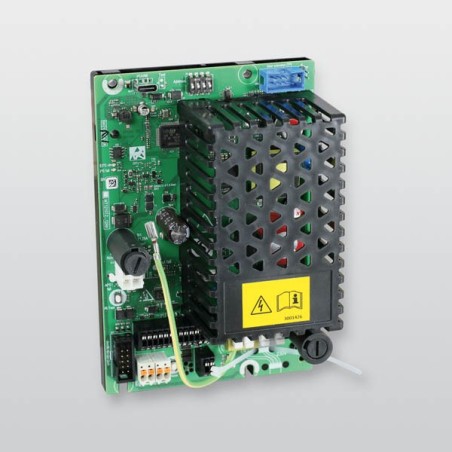

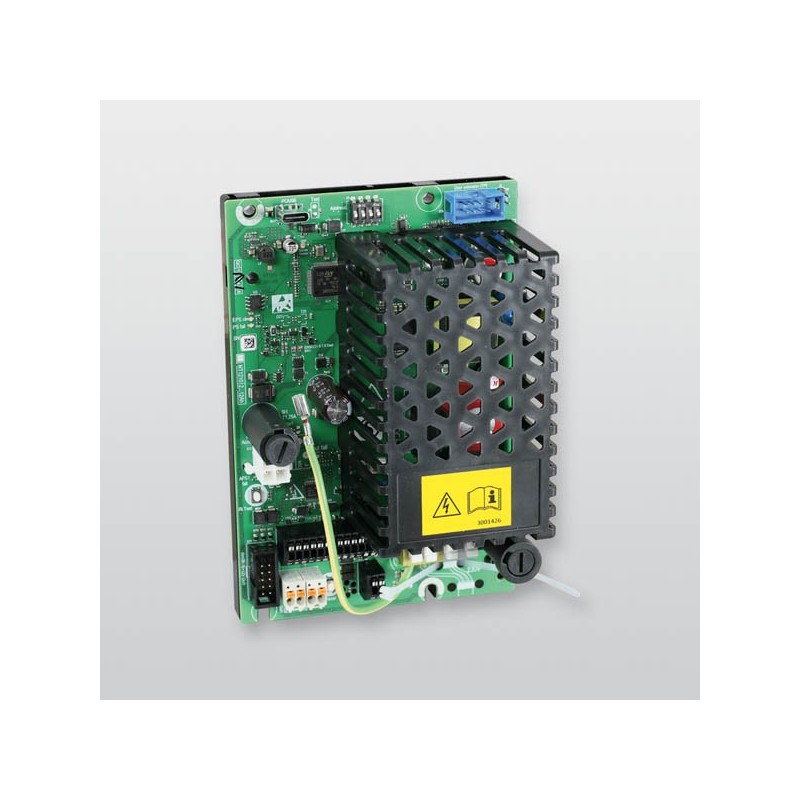

Netzteil NT1210

Einbau-Netzteil NT1210 zur Energieversorgung von TELENOT-Gefahrenmeldeanlagen, Übertragungseinrichtungen und Zutrittskontrollsystemen.

Das Netzteil entspricht EN 54-4 für Brandmeldeanlagen, EN 50131-6 für Einbruch- und Überfallmeldeanlagen und den Richtlinien des VdS und VDE 0833.

Das Netzteil verfügt über 3 Schnittstellen zur Weiterleitung der Störungssignale:

- TELENOT-Signalschnittstelle (SVST,NOK)

- Signalschnittstelle gemäß EN 50131-6

- com2BUS zu TELENOT-EMZ (hiplex) oder TELENOT-UEs (hiline1)

Das Netzteil kann auf Montageplätzen folgender Artikel montiert werden

- Leergehäuse VTZ 3 GR100

- Leergehäuse für UE Gehäusetyp GR80

- Leergehäuse für UE Gehäusetyp GR100

- Einbauplatte Verteiler / Netzteil / GR104

- Einbauplatte Verteiler / Netzteil / S110/S120

•  Funktionskleinspannung mit sicherer Trennung (PELV)
•  Überspannungsschutz der Ein- und Ausgänge
•  2 überwachte Spannungsausgänge 12 V DC
•  Akku-Ladespannung wird temperaturabhängig nachgeregelt
•  Akku-Überwachung durch Innenwiderstandsprüfung (Ri)
•  Tiefentladeschutz
•  Akku-Kurzschlussschutz
•  Störungssignalisierung (Netz-, Akku-, Gerätestörung) über unterschiedliche LEDs und OC-Ausgänge
•  Optional mit Türanzeige
•  Optional zusätzliche Störungssignalisierung über Summer (rücksetzbar über Taste in der Türanzeige oder Reset-Taste)
•  Ri-Test mit Taste für die lokale Anzeige des Ri-Wertes
•  Firmware-Update über USB-C-Buchse und com2BUS möglich
•  Umweltklasse gemäß VdS 2110 Klasse II
•  Betriebstemperatur -10 °C bis +55 °C
•  Abmessungen (BxHxT) 147x99x54 mm
•  Besitzt denselben Formfaktor wie ein NT 7500

•  Leistungsaufnahme max. 19 W / 44 VA
•  Ladezeit auf 80 % 24 h (VdS-Kl. B/C), 72 h (VdS-Kl. A)

•  Stromentnahme

- 27 mA mit Akku 2,3 Ah für 60 h Überbrückungszeit

- 62 mA mit Akku 2,3 Ah für 30 h Überbrückungszeit

- 155 mA mit Akku 2,3 Ah für 12 h Überbrückungszeit

- 98 mA mit Akku 7 Ah für 60 h Überbrückungszeit

- 203 mA mit Akku 7 Ah für 30 h Überbrückungszeit

- 486 mA mit Akku 7 Ah für 12 h Überbrückungszeit

- 173 mA mit Akku 12 Ah für 60 h Überbrückungszeit

- 353 mA mit Akku 12 Ah für 30 h Überbrückungszeit

- 753 mA mit Akku 12 Ah für 12 h Überbrückungszeit

•  Kurzzeitige Stromentnahme

- Netzbetrieb ohne Akku 1A

- Netzbetrieb mit Akku 1,6 A (2 x Ausgang mit je max. 800 mA)

- Akkubetrieb ohne Netz 1,2 A

•  Ausgangsspannung 12 (10,5 -14,5) V DC
•  Versorgungsspannung 230 (195 - 253) V AC / 50 Hz
