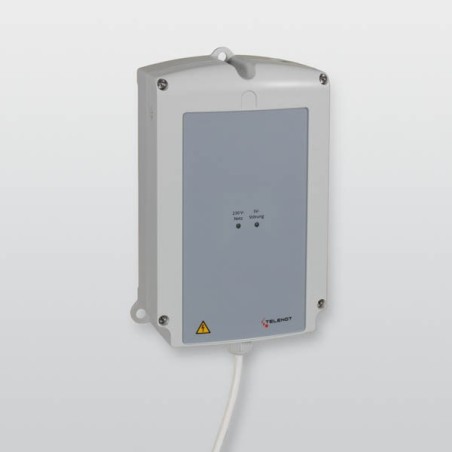

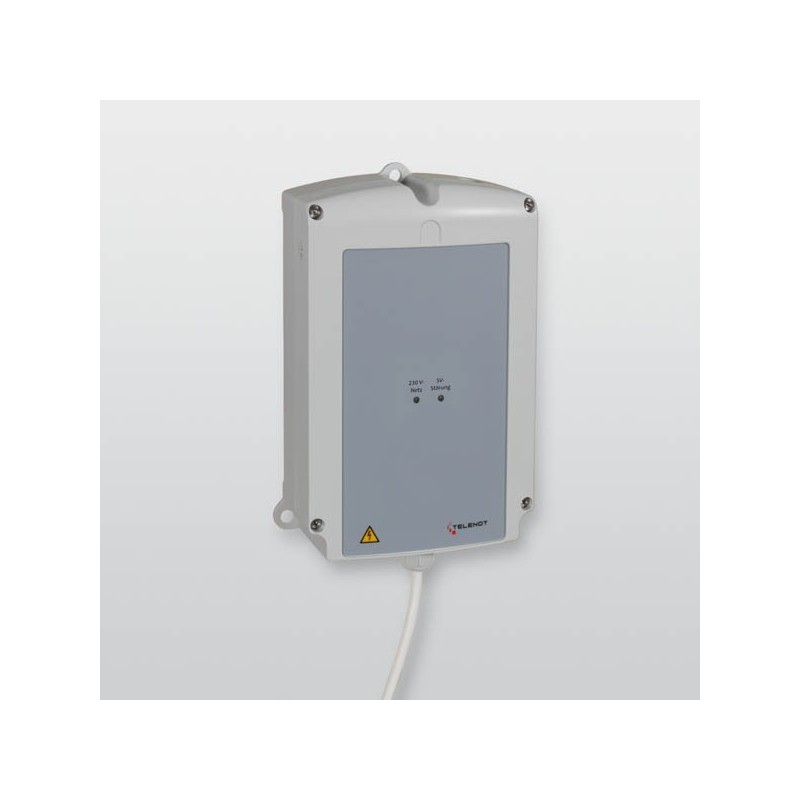

Basismodul FWA-BM 143 K115 / Netzteil

Das integrierte Netzteil NT 1000 wird zur Energieversorgung und Akku-Pufferung bei Netzausfall eingesetzt. Der Anschluss an die 230-V-Netzversorgung erfolgt über eine 2 Meter lange Netzanschlussleitung.

Das Basismodul bietet eine flexible Verknüpfung zwischen den Befehlstasten und Bewegungssensoren der Handsender und den comlock-/cryplock-Codes mit den Ausgängen.

Es stehen maximal 200 Speichereinheiten zur Verfügung.

Die Ausgänge sind mit folgenden Betriebsarten parametrierbar:

- folgend

- Schrittschaltfunktion

- Impuls 1 s bis 999 s

- invert. Impuls

- einschalten

- ausschalten

Mehrere Basismodule FWA-BM 143 können untereinander vernetzt werden.

Das Basismodul FWA-BM 143 K115 wird im ASA-Kunststoffgehäuse mit interner Antenne geliefert.

Zur Erhöhung der Reichweite bieten wir optional eine Stabantenne FWA-SA1 oder eine Außenantenne FWA-AA1 an.

Eingänge

•  3 Kontakteingänge
•  10 Funkeingänge

Ausgänge

•  1 potenzialfreier Schaltausgang max. 230 V AC / 8 A
•  2 potenzialfreie Schaltausgänge max. 32 V DC, 100 V AC / 8 A
•  1 Open-Drain-Ausgang (Versorgungsspannung schaltend) max. 300 mA
•  10 Funkausgänge

•  Integrierte Leser-Schnittstelle
•  Vernetzung der Basismodule untereinander
•  Integrierte USB-Schnittstelle für Firmwareupdate
•  Integrierte Antenne (abgesetzte Antenne nachrüstbar)
•  Betriebstemperatur 0 °C bis +50 °C
•  Schutzart IP54
•  Material Gehäuse Kunststoff ASA
•  Abmessungen (BxHxT) 152x225x66 mm
•  Farbe RAL 7035 Lichtgrau
•  Leistungsaufnahme ca. 1 W
•  Versorgungsspannung 230 V AC
