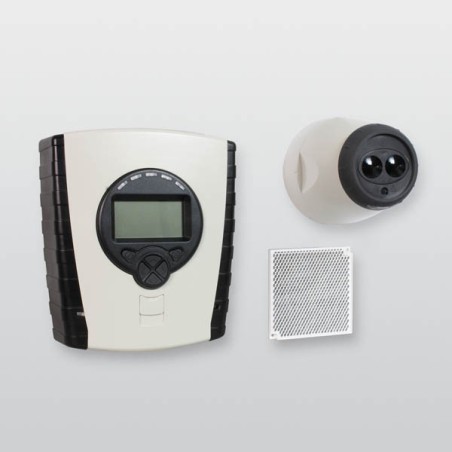

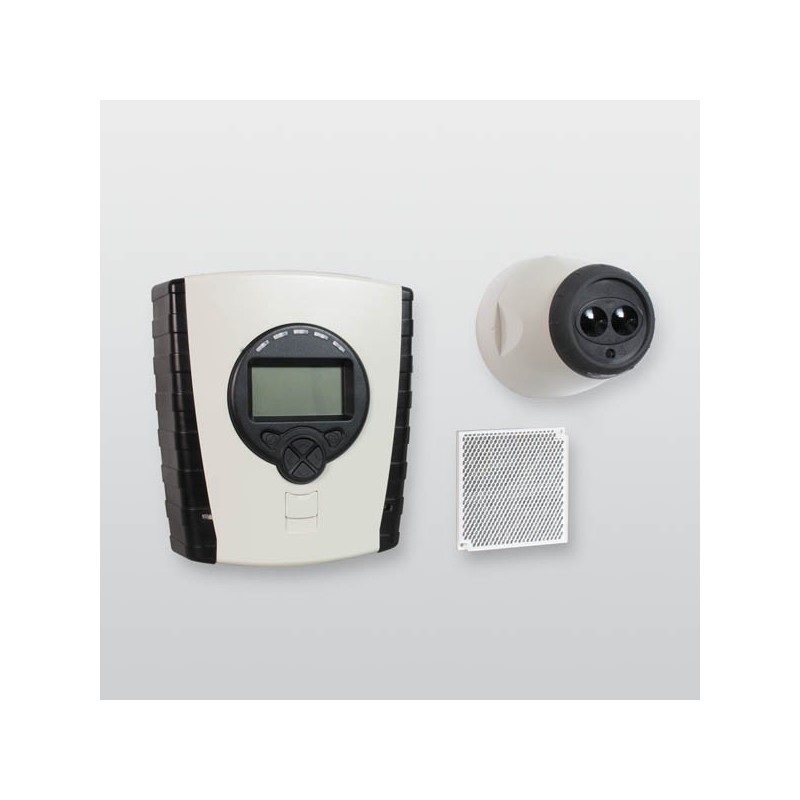

Linienförmiger Rauchmelder FireRay 5000

Der FireRay 5000 ist ein linienförmiger Rauchmelder und arbeitet im RETRO-Betrieb. Sender und Empfänger sind in einem Gehäuse untergebracht und mit einer abgesetzten Steuereinheit verbunden. Der Melder richtet sich mittels eines integrierten Stellmotors automatisch auf den gegenüberliegenden Reflektor aus. Er detektiert Rauch über eine Strecke von 8 m bis 50 m (mit 3 Erweiterungsreflektoren 50 m bis 100 m). Tritt Rauch in den Infrarotstrahl und dämpft diesen in charakteristischer Weise, so wird an der Steuereinheit ein Kontakt für Brandalarm ausgelöst.

An die Steuereinheit können insgesamt 2 Meldereinheiten angeschlossen werden. Für jede Meldereinheit stehen 1 Alarmrelais und 1 Störungsrelais zur Verfügung. Die Steuereinheit wird über das Ein-Ausgangsmodul in den Loop angeschlossen. Es ist auch möglich die Steuereinheit an eine Grenzwertlinie anzuschließen.

Zur Installation an geneigten Montageflächen empfehlen wir den Universalhalter UH 1.

•  Universeller Anschluss über Relais-Technik
•  Sichtbarer Lichtstrahl als Hilfe zur Inbetriebnahme
•  Automatische Feinjustierung des Infrarotstrahles
•  Automatische Nachjustierung bei Gebäudebewegungen
•  Überwachungsstrecke 8 m bis 50 m
•  Überwachungsstrecke mit Erweiterungsreflektoren 50 m bis 100 m
•  Relative Luftfeuchtigkeit (RH) ≤93 %
•  Betriebstemperatur -10 °C bis +55 °C
•  Schutzart IP54
•  Gehäuse ABS
•  Abmessungen Steuereinheit (BxHxT) 200x235x71 mm
•  Abmessungen Melder (BxHxT) 135x135x135 mm
•  Farbe Hellgrau/Schwarz
•  Stromaufnahme im Normalbetrieb 5,5 mA (1 Melder) / 8 mA (2 Melder)
•  Stromaufnahme im Ausrichtungsmodi max. 36 mA
•  Versorgungsspannung 14 V DC bis 36 V DC

Lieferumfang

• Detektorkopf
• Auswerteeinheit
• Reflektor
