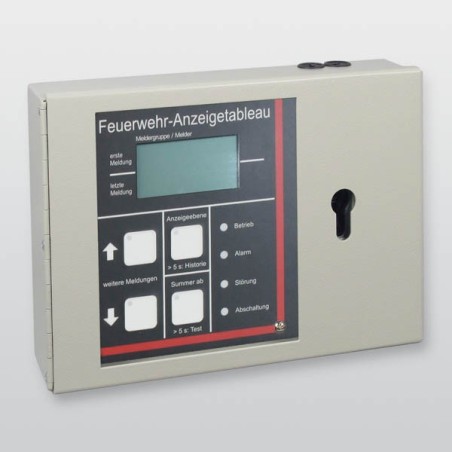

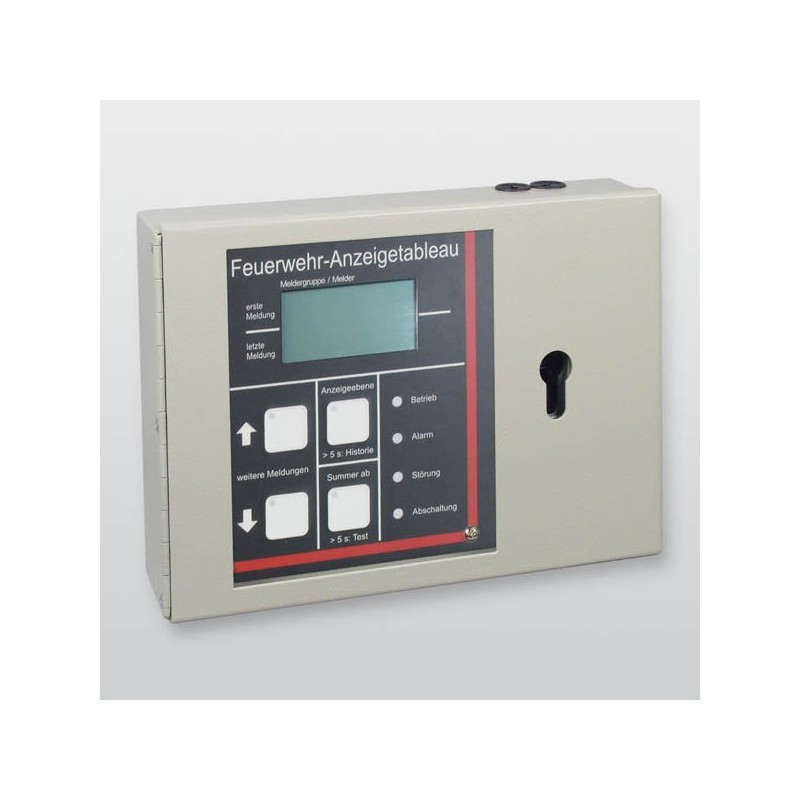

Feuerwehranzeigetableau FAT 4000

Die Leitungswege sind auf Kurzschluss und Unterbrechnung überwacht.

Bei Störung eines Übertragungsweges bleibt die volle Funktionalität erhalten und die Störung wird zur Anzeige gebracht.

Damit die Schnittstelle der Brandmelderzentrale und die Spannungsversorgung zum Feuerwehranzeigetableau als redundanter Übertragungsweg ausgeführt werden kann, wird die Zentralen-Adapterbaugruppe ADP-4000 benötigt.

Das Feuerwehranzeigetableau kann eine Klartextanzeige mit 4 Zeilen je 20 Zeichen darstellen, dadurch sind 2 Meldungen gleichzeitig darstellbar. Das Feuerwehranzeigetableau wird über die serielle Schnittstelle der Brandmelderzentrale angesteuert. Zur Bedienung stehen 4 Taster (Scrolltasten auf/ab, Anzeigeebene, Summer ab) zur Verfügung.

Außerdem sind LED Sammelanzeigen für Alarm, Störung, Abschaltung und Betrieb sowie ein Signalgeber zur akustischen Signalisierung auf dem Bedienfeld vorhanden. Das Feuerwehranzeigetableau wird durch die Brandmelderzentrale versorgt. Vom PC können über die serielle Schnittstelle RS232 maximal 4000 Zusatztexte parametriert werden.

Die in der Brandmelderzentrale vorhandenen Kundentexte werden übernommen.

•  Zum seriellen Anschluss an Brandmelderzentralen
•  Redundanter Anschluss unter Verwendung der Zentralen-Adapterbaugruppe ADP 4000
•  Gehäusetür Anschlag links
•  Betriebstemperatur -5 °C bis +40 °C
•  Schutzart IP30
•  Material Stahlblech
•  Abmessungen (BxHxT) 255x185x58 mm
•  Farbe RAL 7032 Kieselgrau
•  Stromaufnahme in Ruhe ca. 16 mA
•  Stromaufnahme bei Alarm ca. 23 mA
•  Versorgungsspannung 10 V DC bis 32 V DC

Lieferumfang

• FAT 4000
• USB-Kabel
