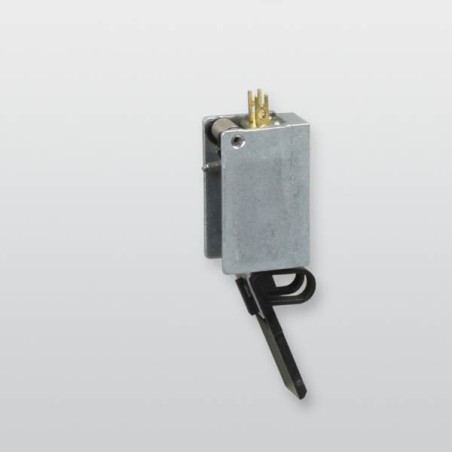

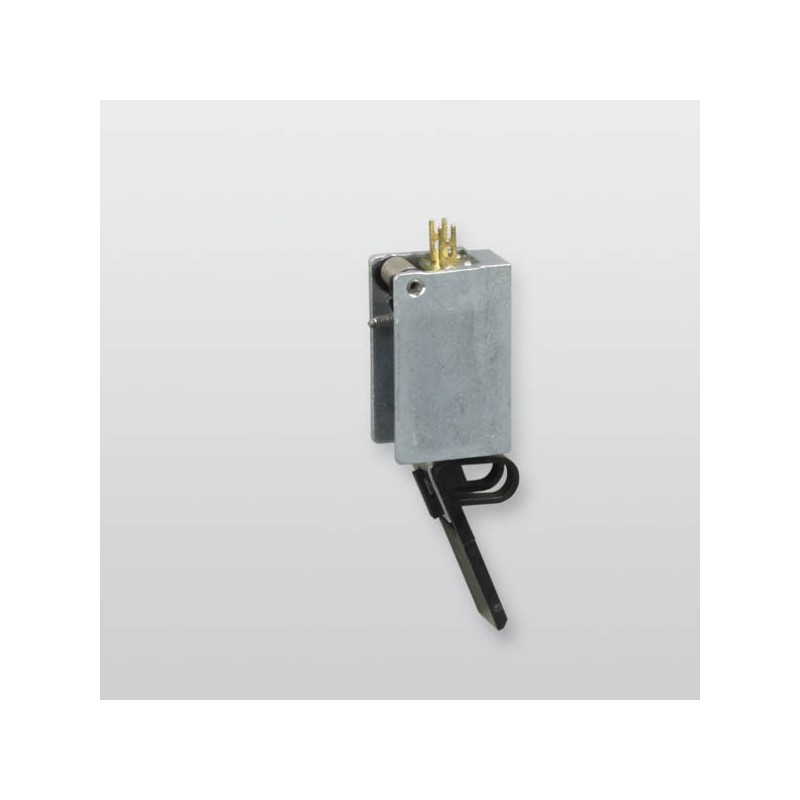

Riegelkontakt mit Lötanschluss RK-Lever (404057.5)

Der Schließblechkontakt wird stirnseitig am Schließblech montiert.

Der Magnetschalter mit Lötanschluss ist in einem kompakten Metallgehäuse mit Hebelmechanik montiert.

Der Schaltpunkt des Hebels lässt sich in Abhängigkeit vom Riegelweg justieren. Der Schließblechkontakt wird im eingebauten Zustand mit einem Schraubendreher an einer Stellschraube justiert.

Zur Verlängerung des Schwenkhebels ist im Lieferumfang eine Hebelverlängerung aus Kunststoff enthalten.

•  Kontakt: Schließer
•  Kontaktwiderstand max. 0,2 Ω
•  Riegelweg max. 22 mm
•  Umweltklasse gemäß VdS 2110 Klasse III
•  Betriebstemperatur -25 °C bis +70 °C
•  Schutzart IP00
•  Anschluss Lötkontakte
•  Material Gehäuse Zinkdruckguss
•  Abmessungen Gehäuse (BxHxT) 11x26x16 mm
•  Abmessungen Hebelverlängerung (BxL) 8x9,1 bis 26,8 mm
•  Farbe Grau
•  Kontaktbelastbarkeit max. 30 V DC / 300 mA

Dieser Riegelkontakt darf nicht in Außentüren eingesetzt werden!
