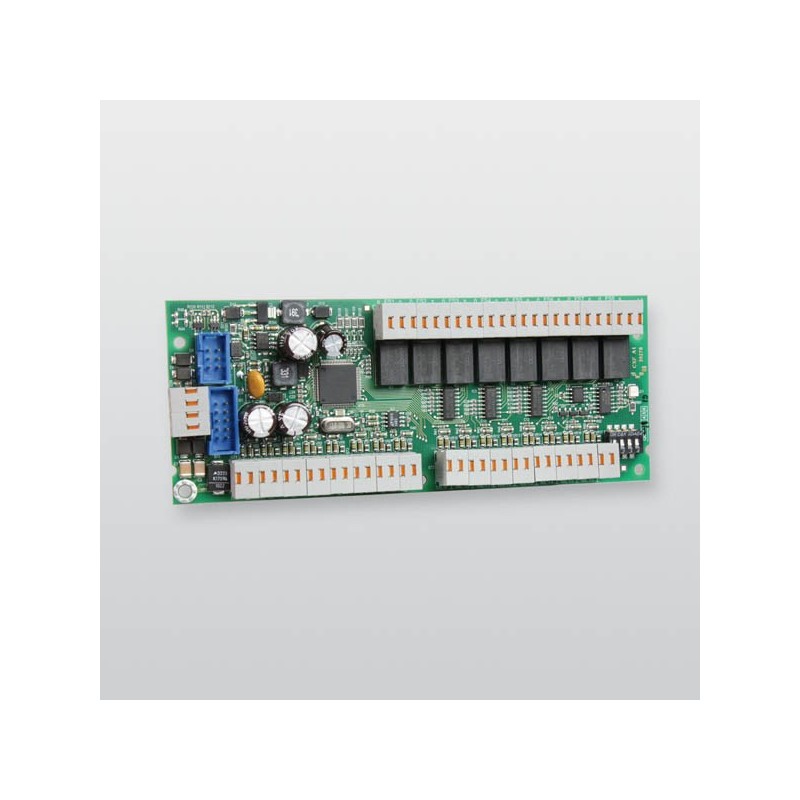

Razširitveni modul CXF 16/8

Uporaba v povezavi s prenosno napravo hiline1:

Do 4 razširitvene module CXF je mogoče prek vmesnika com2BUS namestiti ločeno od prenosne naprave hiline1, na razdalji do 1000 m.

Skupno je mogoče prenosno napravo razširiti na največ 68 signalnih linij in 33 relejnih izhodov za daljinsko krmiljenje.

Možna je tudi kombinirana uporaba razširitvenih modulov CXB in CXF na eni prenosni napravi (ÜE).

Uporaba v povezavi s prenosno napravo comXline:

Vezje je mogoče neposredno priključiti na prenosno napravo comXline. Dodatnih 11 razširitvenih modulov CXF je mogoče prek vmesnika com2BUS namestiti ločeno od prenosne naprave, na razdalji do 1000 m.

Skupno je mogoče prenosno napravo razširiti na največ 200 signalnih linij in 97 relejnih izhodov za daljinsko krmiljenje.

Možna je tudi kombinirana uporaba razširitvenih modulov CXB in CXF na eni prenosni napravi (ÜE).

• 16 uporovno nadzorovanih signalnih linij
• 8 relejnih izhodov za daljinsko krmiljenje
• Brezpotencialni preklopni kontakt, 60 V / 1 A
• Mere (ŠxVxG): 155x61x20 mm
• Poraba toka v mirovanju: približno 12 mA pri 13,5 V DC, za vsako dodatno signalno linijo približno 0,7 mA
• Napajalna napetost: 10,2–30 V DC

Obseg dobave:

• Povezovalni kabel comXline CXF

Razširitveni modul je mogoče vgraditi šele od tipa ohišja G80/GR80 naprej!

Priključitev prenosne naprave (ÜE) comXline na vmesnik com2BUS protivlomne centrale (EMZ) za oddaljeno servisiranje v tem primeru ni več mogoča!
