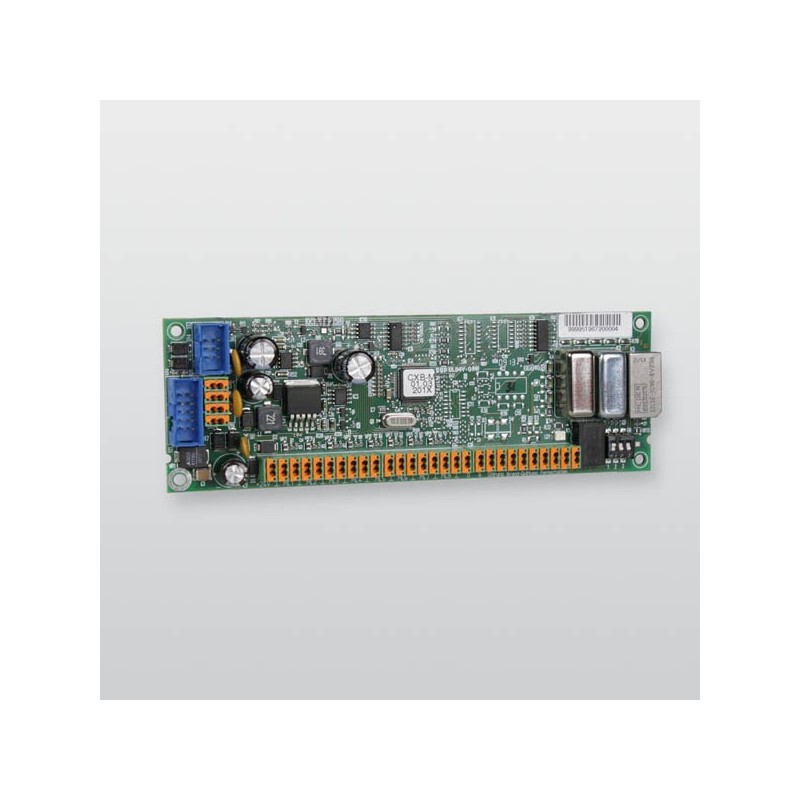

Razširitveni modul CXB-M (razširitev signalnih linij)

Razširitveni modul CXB-M za razširitev prenosnih naprav TELENOT z vmesnikom za požarno javljanje v skladu z DIN 14675.

Razširitveni modul CXB-M dodatno razširi prenosne naprave hiline1, comXline 1516, 2516 in 3516 z 8 vhodi za signalne linije in 1 kanalom za daljinsko krmiljenje.

Požarna centrala v skladu z DIN 14675 nadzoruje povezavo do signalnih linij razširitvenega modula. Vmesnik za požarno javljanje vključuje tudi sporočanje napake prenosne naprave požarni centrali ter povratno informacijo o potrditvi sprejema s strani gasilcev požarni centrali.

Uporaba v povezavi s prenosno napravo hiline1:

Do 4 razširitvene module CXB je mogoče prek vmesnika com2BUS namestiti ločeno od prenosne naprave hiline1, na razdalji do 1000 m.

Skupno je mogoče prenosno napravo razširiti na največ 36 signalnih linij in 5 relejnih izhodov za daljinsko krmiljenje.

Možna je tudi kombinirana uporaba razširitvenih modulov CXB in CXF na eni prenosni napravi (ÜE).

Uporaba v povezavi s prenosno napravo comXline:

Vezje je mogoče neposredno priključiti na prenosno napravo comXline. Dodatnih 7 razširitvenih modulov CXB je mogoče prek vmesnika com2BUS namestiti ločeno od prenosne naprave, na razdalji do 1000 m.

Skupno je mogoče prenosno napravo razširiti na največ 72 signalnih linij in 9 relejnih izhodov za daljinsko krmiljenje.

Možna je tudi kombinirana uporaba razširitvenih modulov CXB in CXF na eni prenosni napravi (ÜE).

• 8 uporovno nadzorovanih signalnih linij
• 1 relejni izhod za daljinsko krmiljenje
• 1 vmesnik za požarno javljanje v skladu z DIN 14675
• 1 izhod za potrditev požarnega alarma
• 1 izhod za napako
• Vgrajen DC/DC-stabilizator za napajanje prenosne naprave (ÜE) z 24 V DC iz požarne centrale (BMZ)
• Mere (ŠxVxG): 155x52x20 mm
• Napajalna napetost: 10,2–30 V DC

Obseg dobave:

• Povezovalni kabel comXline CXB

Razširitveni modul je mogoče vgraditi šele od tipa ohišja G80/GR80 naprej!

Priključitev prenosne naprave (ÜE) comXline na vmesnik com2BUS protivlomne centrale (EMZ) za oddaljeno servisiranje v tem primeru ni več mogoča!
