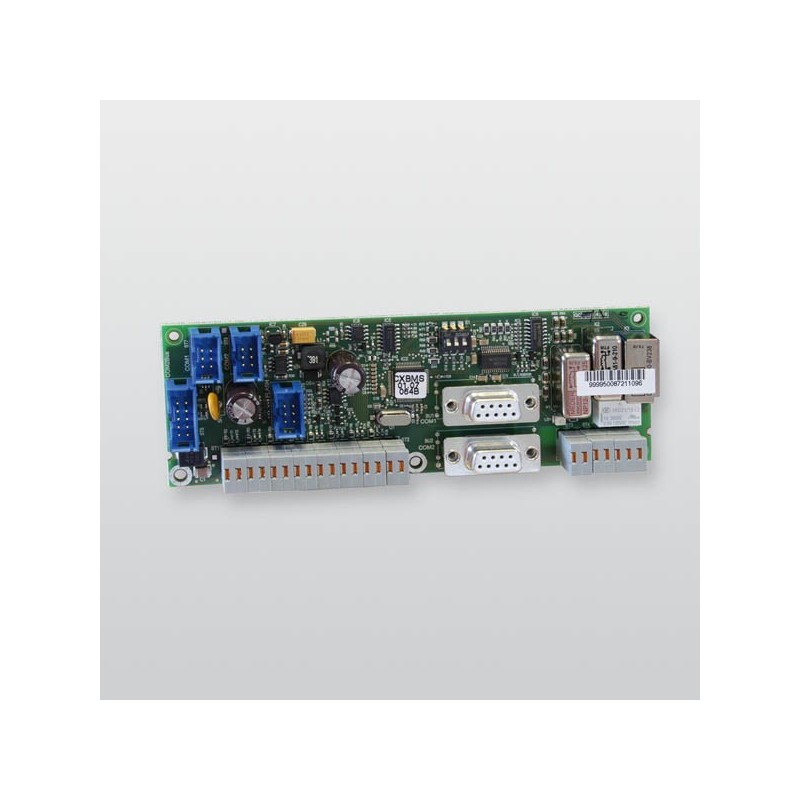

Razširitveni modul CXB-M/S2

Razširitveni modul CXB-M/S2 za razširitev prenosnih naprav TELENOT comXline 1516, 2516 in 3516 z 8 vhodi za signalne linije, 1 kanalom za daljinsko krmiljenje ter za pretvorbo obeh serijskih vmesnikov prenosne naprave v nivo V.28 (RS-232).

Poleg tega modul CXB-M/S2 razširi prenosne naprave z vmesnikom za požarno javljanje v skladu z DIN 14675.

Požarna centrala v skladu z DIN 14675 nadzoruje požarno javljalno linijo med požarno centralo in prenosno napravo. Vmesnik za požarno javljanje vključuje tudi sporočanje napake prenosne naprave požarni centrali ter povratno informacijo o potrditvi sprejema s strani gasilcev požarni centrali.

Modul CXB-M/S2 je mogoče uporabiti tudi za serijski prenos sporočil po protokolu ESPA 4.4.4 od požarne centrale do nadzornega centra.

Vezje je mogoče neposredno priključiti na prenosno napravo comXline. Dodatnih 7 razširitvenih modulov CXB je mogoče prek vmesnika com2BUS namestiti ločeno od prenosne naprave, na razdalji do 1000 m.

Skupno je mogoče prenosno napravo razširiti na največ 72 signalnih linij in 9 relejnih izhodov za daljinsko krmiljenje.

Možna je tudi kombinirana uporaba razširitvenih modulov CXB in CXF na eni prenosni napravi (ÜE).

• 2 serijska vmesnika (nivo V.28)
• 8 uporovno nadzorovanih signalnih linij
• 1 relejni izhod za daljinsko krmiljenje
• 1 vmesnik za požarno javljanje v skladu z DIN 14675
• 1 izhod za potrditev požarnega alarma
• 1 izhod za napako
• Vgrajen DC/DC-stabilizator za napajanje prenosne naprave (ÜE) z 24 V DC iz požarne centrale (BMZ)
• Mere (Š × V × G): 155 × 52 × 20 mm
• Napajalna napetost: 10,2–30 V DC

Obseg dobave:

• Povezovalni kabel comXline CXB
• Serijski podaljšek

Razširitveni modul je mogoče vgraditi šele od tipa ohišja G80/GR80 naprej!

Priključitev prenosne naprave (ÜE) comXline na vmesnik com2BUS protivlomne centrale (EMZ) za oddaljeno servisiranje v tem primeru ni več mogoča!
