Einbruchmelderzentrale hiplex 8400H GR104 / BT 820

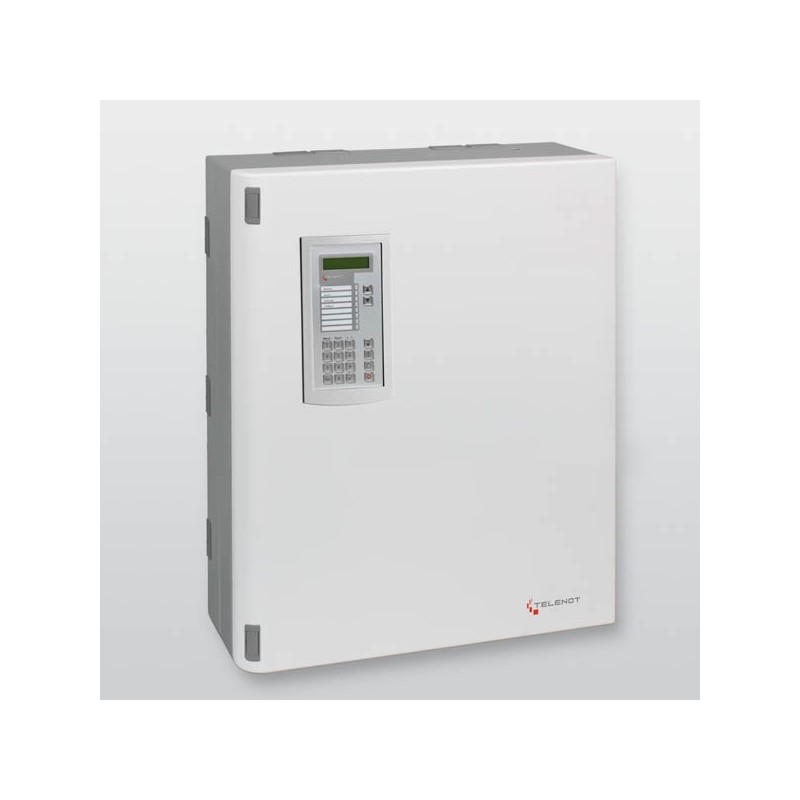

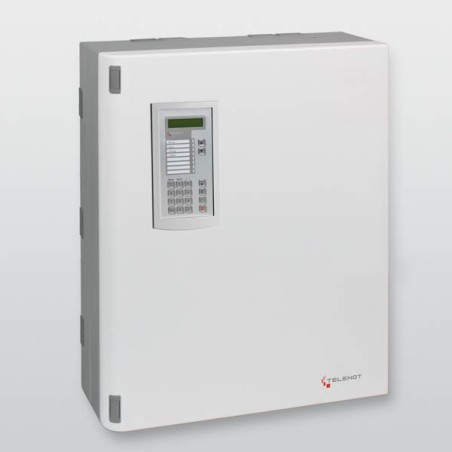

Einbruchmelderzentrale hiplex 8400H im Gehäusetyp GR104 mit Bedienteil BT 820.

Durch die drehbare Gehäuserückwand können die Kabel von unten oder oben eingeführt werden.

Zur Sabotageerkennung bei Entfernen der Montagefläche ist ein Abreißmelder als Zubehör erhältlich.

Einbruchmelderzentrale

•  Anschlusstechnik Federkraftklemmen
•  Bis zu 15 unabhängige Sicherungsbereiche und 1 Zentralen-Schutzbereich realisierbar
•  3 com2BUS-Stränge (2 physikalisch getrennt) für Bedienteile, Türmodule, Meldergruppenmodule und andere Peripheriegeräte
•  2 getrennte Schnittstellen zum Anschluss von comlock-/cryplock-Lesern
•  2 getrennte BUS-1-Stränge (für je 63 BUS-1-Adressen)
•  16 konventionelle Meldergruppen
•  3 Relaisausgänge
•  15 Transistorausgänge +12-V-schaltend
•  6 Transistorausgänge GND-schaltend

Gehäuse GR104

•  Integriertes Bedienteil BT 820
•  2 Montageplätze mit jeweils einer Einbauplatte hiplex / GR104 (im Lieferumfang enthalten)

Einbauplatte 1

• Einbruchmelderzentrale hiplex 8400H
• 3 universelle Montageplätze
• 1 reduzierter universeller Montageplatz
• 1 Montageplatz für Lötleiste, LSA-Plus-Leiste (10 DA) oder DIN-Hutschiene
• 1 Montageplatz für Wandabreißsicherung WAS-2

Einbauplatte 2

• 1 Montageplatz für hislave 8000
• 3 universelle Montageplätze
• 1 reduzierter universeller Montageplatz
• 1 Montageplatz für Lötleiste, LSA-Plus-Leiste (10 DA) oder DIN-Hutschiene
• 1 Montageplatz für Wandabreißsicherung WAS-2

•  1 Montageplatz für Übertragungseinrichtung
•  2 Stellplätze für Akku 12 V / 26 Ah oder 4 Stellplätze 12 V / 12 Ah oder 4 Stellplätze 12 V / 17 Ah
•  Umweltklasse gemäß VdS 2110 Klasse II
•  Betriebstemperatur -10 °C bis +55 °C
•  Schutzart IP40
•  Material Gehäuse Stahlblech pulverbeschichtet
•  Abmessungen (BxHxT) 500x600x247 mm
•  Farbe Gehäusetür RAL 9016 Verkehrsweiß
•  Farbe Gehäuseunterteil RAL 9006 Weißaluminium

•  Stromaufnahme ca. 107 mA
•  Versorgungsspannung 230 V AC

Diese Variante wird mit 2 Einbauplatten geliefert!

Weitere Einbauplatten siehe Rubrik Leergehäuse EMZ hiplex!
