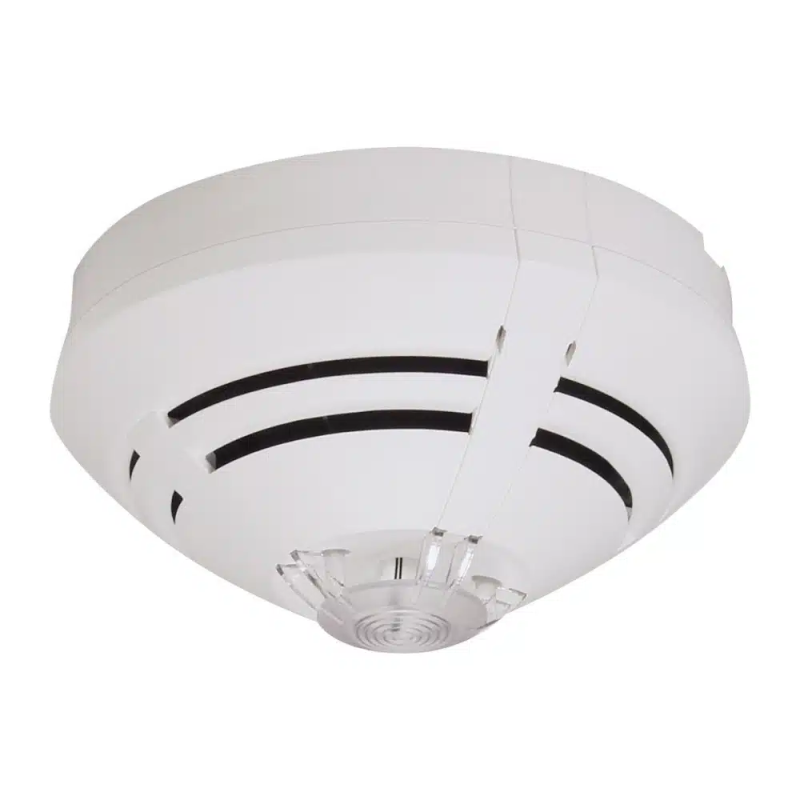

OT-blue Multisensor Melder IQ8Quad

Innovative Detektionstechnologie für verschiedene Brandarten

Dank der Detektion über kürzere Wellenlängen mittels blauem Licht erkennt der Melder selbst kleinste Partikel, ähnlich wie ein Ionisationsrauchmelder, jedoch ohne radioaktive Elemente. Diese Eigenschaft ermöglicht eine optimale Erkennung von Flüssigkeitsbränden und offenen Holzbränden. Zudem erfüllt der Melder die europäischen Bestimmungen und ist in der Lage, das Testfeuer TF1 (offener Zellulosebrand) zu detektieren. Der Aufbau des Wärmemelders gewährleistet ein gleichmäßiges Ansprechen zur sicheren Detektion von Bränden mit langsamen und schnellen Temperaturanstiegen.

Automatische Verschmutzungserkennung und Ringbussystem-Kompatibilität

Der Melder ist mit einer automatischen Verschmutzungserkennung ausgestattet, deren Status über die Programmier- und Service-Software ausgelesen werden kann. Für den Betrieb in Ringbussystemen wird eine Einzeladressierung genutzt, und ein Leitungstrenner ist im Melder integriert.

Zubehör: Standardmeldersockel

Für den optimalen Betrieb empfehlen wir den Standardmeldersockel für Serie IQ8Quad (Artikelnummer 805590), der den Ringbus automatisch schließt und eine Entnahmesicherung bietet.

Leistungsmerkmale

Flache Bauweise

Mikroprozessorgesteuerte Signalverarbeitung

Vollständige Selbstüberwachung

Verschmutzungserkennung und Ruhewertnachführung gemäß geltender Normen & Richtlinien

Falschalarmunterdrückung durch spezielle Oberflächenbeschichtung

Integrierter Leitungstrenner nach pr EN 54-17

Zentrierte 360° Alarmanzeige

Separate Betriebsanzeige

360° thermische Überwachung mit einem Sensor

Alarm- und Betriebsdatenspeicherung, integrierter Betriebsstundenzähler

Zeit- und ereignisgesteuerte Sensorabschaltung möglich

Zugelassen nach DIN EN 54-7/-5 A2/-17, CEA 4021

Powered Loop fähig

Kurzschluss- und unterbrechungstolerant

 Technische Daten

Betriebsspannung 9 ... 42 V DC

Ruhestrom @ 19 V DC ca. 50 µA

Alarmstrom ohne Kommunikation ca. 18 mA

Überwachungsfläche max. 110 m²

Überwachungshöhe max. 12 m

Luftgeschwindigkeit 0 ... 25,4 m/s

Anwendungstemperatur -20 °C bis 50 °C

Lagertemperatur -25 °C bis 75 °C

Schutzart IP 43 (mit Sockel + Option)

Material ABS

Relative Luftfeuchte max. 95 % (nicht kondensierend)

Farbe weiß, ähnlich RAL 9010

Gewicht ca. 130 g

Melderspezifikation EN 54-7/-5 A2/-17, CEA 4021

Abmessungen Ø 117 mm, H 49 mm (62 mm inkl. Sockel)
