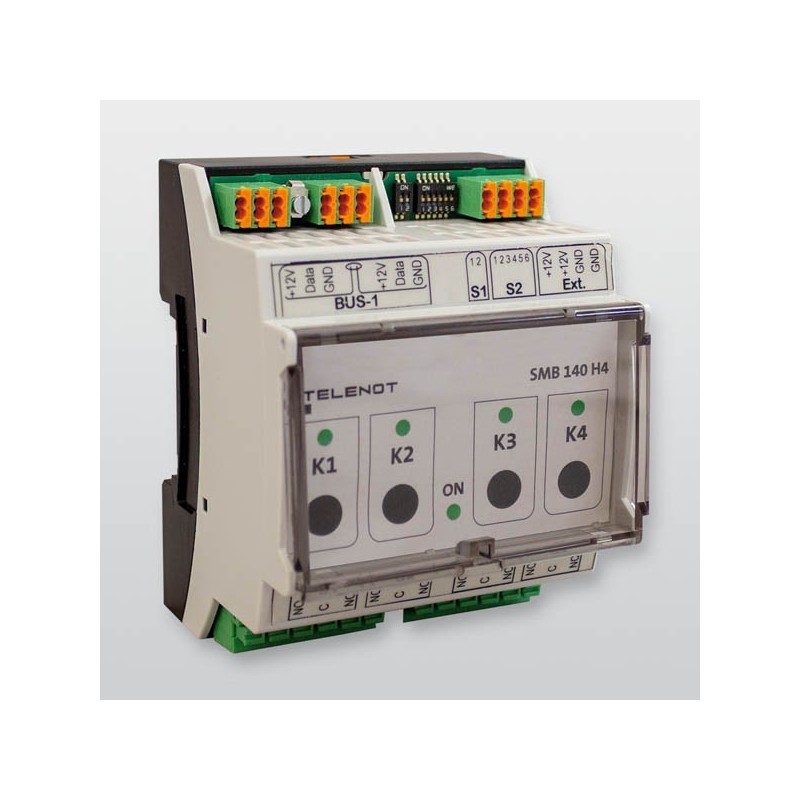

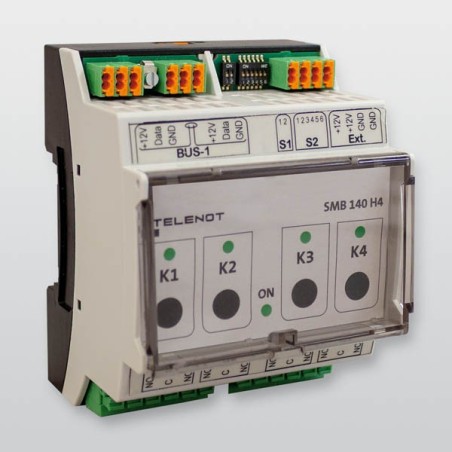

Schaltmodul BUS-1 SMB 140 H4

Das Schaltmodul besitzt eine Folientastatur mit 4 Tasten und 5 LEDs.

Die Tasten werden zur manuellen Auslösung der einzelnen Relais verwendet.

Über die LEDs wird der Zustand und die Betriebsart (Hand/Automatik) dargestellt.

Optional steht ein Zusatznetzteil HDR-15-12 für die Versorgung der Relaisspulen zur Verfügung.

•  4 potenzialfreie Relaisausgänge 250 V AC, 24 V DC / 16 A (1 x Wechsler)
•  1 bis 4 belegte BUS-1-Adressen (einstellbar)
•  12-V-Versorgung der Relaisspulen über BUS-1 oder optionales Zusatznetzteil möglich
•  Montage auf DIN-Hutschiene (4 TE)
•  Material Gehäuse Polycarbonat
•  Umweltklasse gemäß VdS 2110 Klasse II
•  Betriebstemperatur -10 °C bis +55 °C
•  Schutzart IP30
•  Abmessungen Gehäuse (BxHxT) 72x90x62 mm
•  Farbe Gehäuse Schwarz / Lichtgrau
•  Stromaufnahme in Ruhe ca. 2,7 mA
•  Max. Gesamtstrom ca. 150 mA
•  Versorgungsspannung 10 V DC bis 15 V DC
