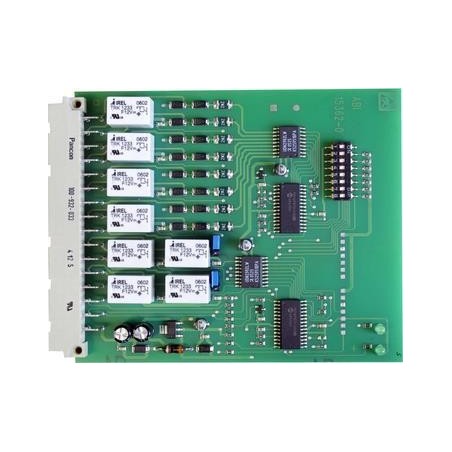

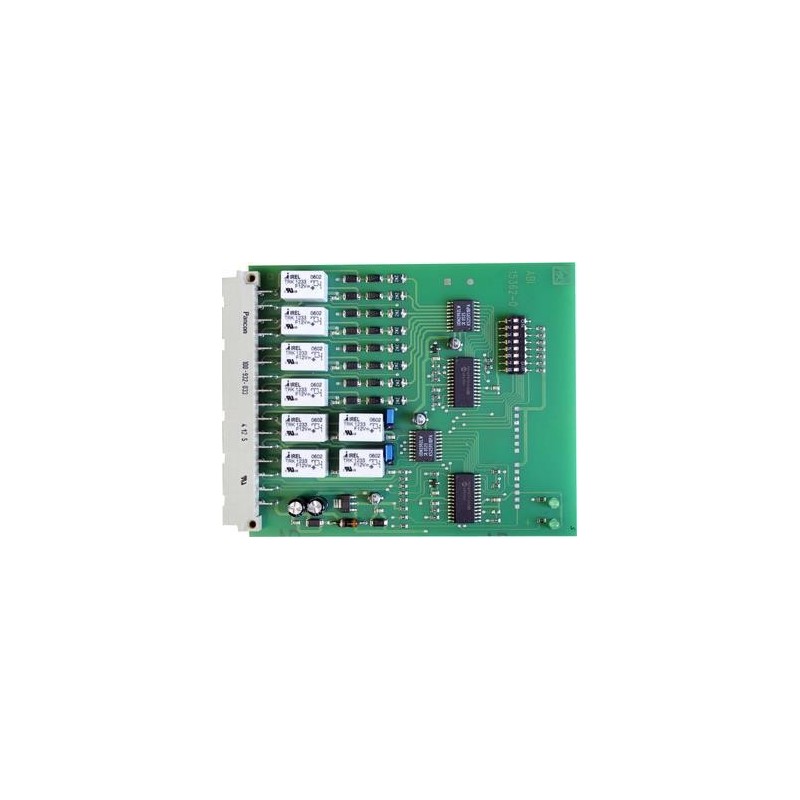

MC 1500-M 16-fach Relais-/Ausgangsbaugr. - 8 Relais-Ausgänge, 8 (+)-Ausgänge

Leistungsmerkmale

- Erweiterungsbaugruppe für Zentrale MC 1500-M

- Anschaltung über internen System-Bus (I-BUS)

- 4 Baugruppen einsetzbar

- Bis zu 32 Relais und 32 (+)-Ausgänge

- Integrierter Spannungsregler für Logikspannung

- Low-Power-Technologie mit niedriger Stromaufnahme

- Integrierter Überspannungsschutz

- 2 LED-Anzeigen (Baugruppe Status)

- 6 Relais-Ausgänge (1 Schließer, Funktion einstellbar)

- 2 Relais-Ausgänge (1 Schließer/Öffner, Funktion einstellbar)

- 8 (+)-Ausgänge (Funktion einstellbar)

- Baugruppe zum Einstecken in MC 1500-M Anschlussbaugruppe

Technische Daten

Betriebsnennspannung: 12 V DC (über I-BUS)

Nennstromaufnahme: ca. 4 mA (typ.) ca. 20 mA (typ., pro aktivem Relais)

Relais-Schaltspannung: max. 24 V AC/DC

Relais-Schaltstrom: max. 1,0 A

Betriebstemperaturbereich: 0 °C bis +45 °C

Abmessungen: B 100 x H 120 x T 16 mm
