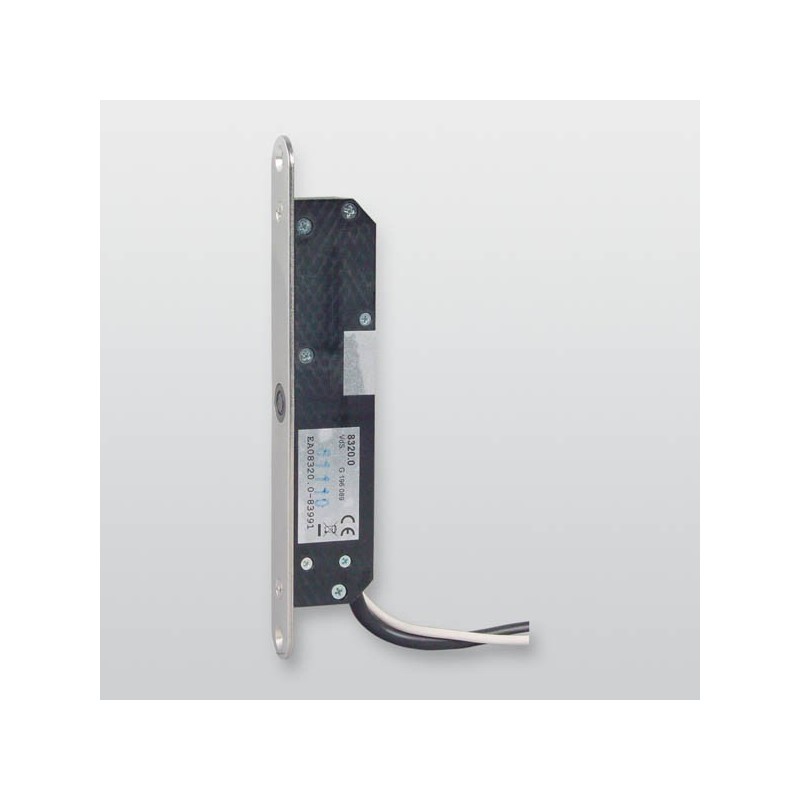

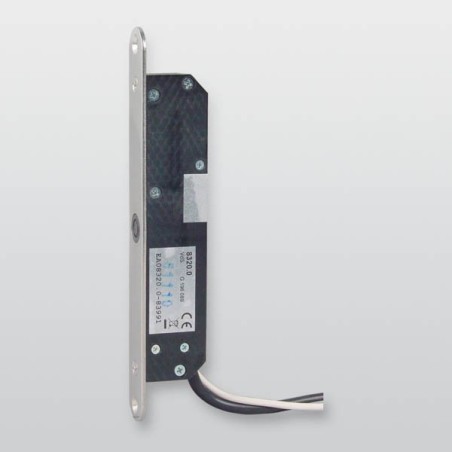

Sperrelement Low-Power-Version mit Magnetkontakt 8320.2

Mit dem motorisch betriebenen Sperrelement wird der Zugang zum scharf geschalteten Sicherungsbereich einer Einbruchmeldeanlage verhindert.

Sperrelement inkl. Gegenstück und Magnetkontakt.

•  Erforderlicher Strom zur Aktivierung der Eingänge <3 mA (Ansteuerung wahlweise gegen Plus oder Minus)
•  Mindestimpulsdauer an den Eingängen >200 ms
•  Belastung der Rückmeldeausgänge 50 mA (OC-Ausgang gegen minus-schaltend)
•  Rückmeldung der Bolzenposition (Impuls 10 s)
•  Riegelweg 12 mm
•  Schließ-/Öffnungszeit <0,5 s bei 14 V DC
•  Schließkraft >5 N bei 14 V DC
•  Zulässige Scherkraft 1 kN
•  Magnet für Türüberwachung
•  Umweltklasse gemäß VdS 2110 Klasse III
•  Betriebstemperatur -25 °C bis +60 °C
•  Schutzart IP43
•  Material Gehäuse Polyamid GF
•  Abmessungen (ØxL) 8x30 mm
•  Anschlusskabel 7x0,14 mm², mit Abschirmung
•  Kabellänge 3,5 m
•  Abmessungen Gehäuse (BxHxT) 19x135x28 mm
•  Abmessungen Edelstahlstulp (BxHxT) 20x175x2 mm
•  Stromaufnahme in Ruhe ca. 30 µA
•  Stromaufnahme beim Schließen ca. 80 mA
•  Stromaufnahme beim Blockieren ca. 160 mA
•  Versorgungsspannung 7 V DC bis 15 V DC

Rückmeldesignal nur zum Einsatz in Einbruchmeldeanlagen mit einem Sicherungsbereich geeignet!
