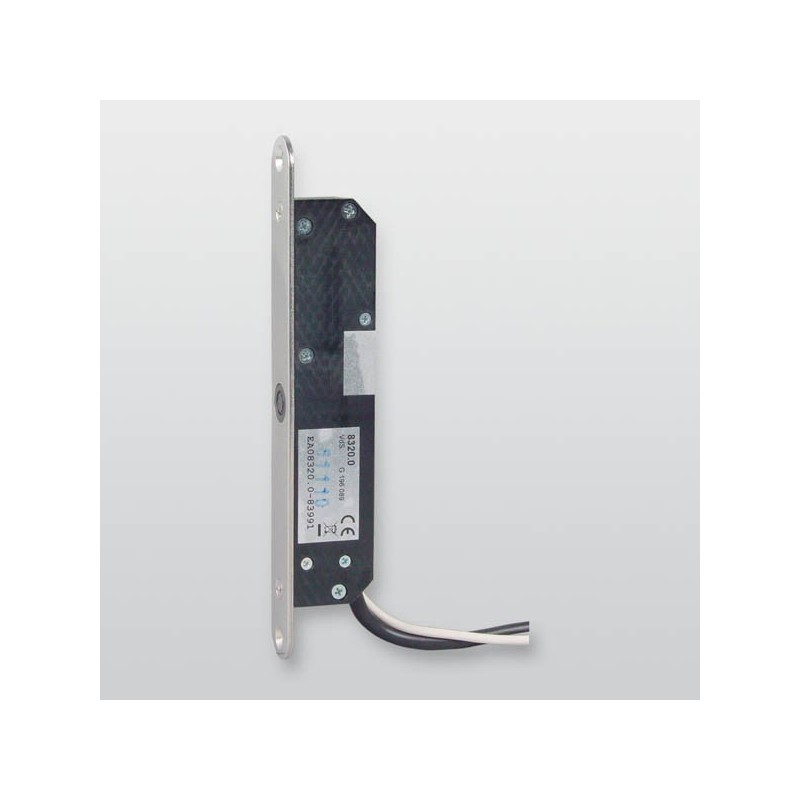

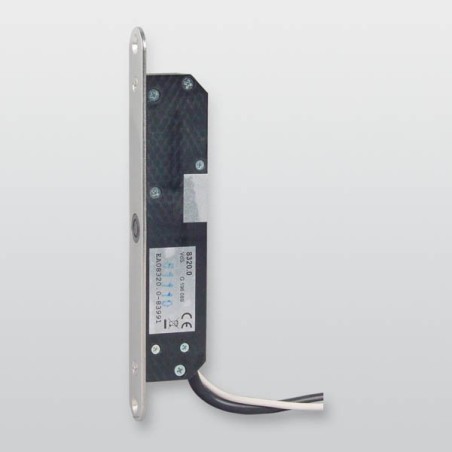

Zaklepni element z nizkoenergijsko in z magnetnim kontaktom 8320.2

Motorno gnani zaklepni element preprečuje dostop do aktiviranega (vključenega) varovanega območje protivlomnega alarmnega sistema.

Zaklepni element vključno z nasprotnim delom in magnetnim kontaktom.

• Potreben tok za aktivacijo vhodov: <3 mA (krmiljenje po izbiri proti plusu ali minusu)
• Minimalno trajanje impulza na vhodih: >200 ms
• Obremenitev povratnih izhodov: 50 mA (OC-izhod, preklapljanje proti minusu)
• Povratna informacija o položaju zapaha (impulz 10 s)
• Hod zapaha: 12 mm
• Čas zapiranja/odpiranja <0,5 s pri 14 V DC
• Zapiralna sila: >5 N pri 14 V DC
• Dovoljena strižna sila: 1 kN
• Magnet za nadzor vrat
• Okolijski razred po VdS 2110 razred III
• Obratovalna temperatura -25 °C do +60 °C
• Razred zaščite IP43
• Material ohišja poliamid GF
• Mere (ØxD) 8x30 mm
• Priključni kabel: 7x0,14 mm² z odklopom
• Dolžina kabla: 3,5 m
• Mere ohišja (ŠxVxG): 19x135x28 mm
• Mere nerjavečega čelnega traka (ŠxVxG): 20x175x2 mm
• Poraba toka v mirovanju cca. 30 µA
• Poraba toka pri zapiranju cca. 80 mA
• Poraba toka pri blokadi cca. 160 mA
• Napajalna napetost 7 V DC do 15 V DC

Povratni signal je namenjen izključno uporabi v protivlomnih alarmnih sistemih z enim varovalnim območjem!
