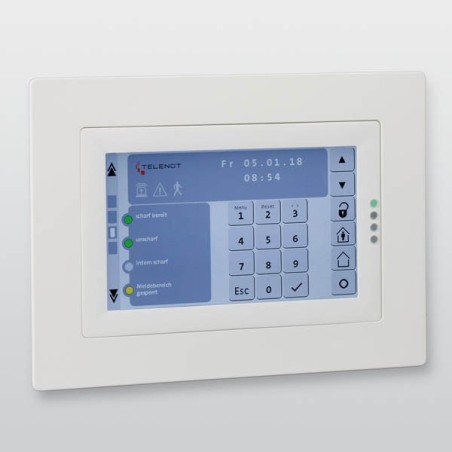

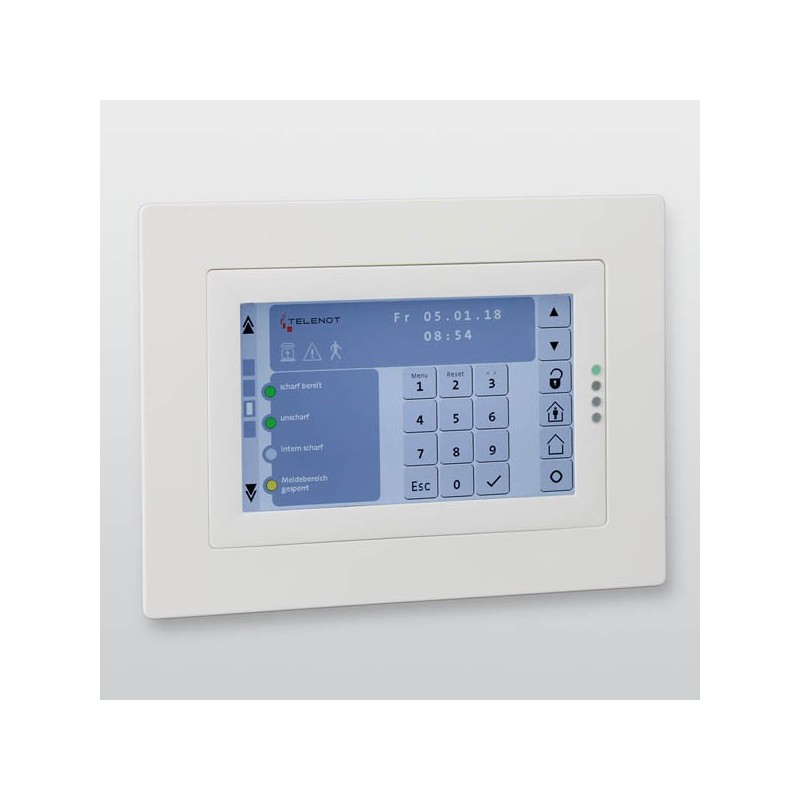

Touch-Bedienteil BT 801 uP

Das BT 801 uP ist ein Bedienteil zum Anschluss an die EMZ complex/hiplex. Es ist für Unterputz-Wandmontage vorgesehen und wird über den com2BUS mit der Einbruchmelderzentrale verbunden.

Das BT 801 uP besitzt ein beleuchtetes 7''-TFT-Farbdisplay mit Touch-Bedienung, sowie 4 verschiedenfarbige LEDs zur Anzeige der Betriebszustände.

Der eingebaute Lautsprecher dient zur akustischen Rückmeldung von Bedienvorgängen und Alarmen.

Das Grafik-User-Interface (GUI) des BT 801 uP beinhaltet die komplette Bedienung der Einbruchmelderzentrale und Darstellung von bis zu 32 Meldebereichen.

Eine separate Anschlussplatine im Gehäuseunterteil ermöglicht eine schnelle und einfache Installation.

Für den Einbau stehen zwei Gehäuse zur Verfügung:

Unterputzgehäuse für Einputzmontage UG 801 EP und Unterputzgehäuse für Hohlwandmontage UG 801 HW.

Mit einem optionalen Design-Rahmen lässt sich das BT 801 uP an die Anforderungen der jeweiligen Raumgestaltung (Innenarchitektur) anpassen.

•  Meldungen und Standorte in Klartextdarstellung (aus EMZ)
•  Funktionen wie z. B. Scharf-/Unscharfschaltung, Alarmrücksetzung, Eingabe von Steuerbefehlen zur Sperrung von Meldebereichen direkt über Touch-Tasten
•  Auslösen von bis zu 16 Smart-Home-Schaltfunktionen
•  4 LEDs zur Sammelanzeige der Betriebszustände
•  7''-TFT-Farbdisplay mit einer Auflösung von 800×480 Pixeln und LED-Beleuchtung
•  Farbschema des Farbdisplays umschaltbar (grün, schwarz, rot, blau, grau, weiß)
•  Kapazitives Touch-Display
•  Orientierung der Darstellung (Hoch-/Querformat) umschaltbar
•  Menüsprache umschaltbar
•  Eingebauter Summer zur akustischen Rückmeldung von Bedienvorgängen und Alarmierung
•  Optionaler Design-Rahmen
•  Komplette Parametrierung in der EMZ
•  Einfache Installation durch Anschlussplatine im Gehäuseunterteil mit 4 Federkraftklemmen zum Anschluss an den com2BUS
•  Abgesetzte Montage über com2BUS bis zu 1000 m entfernt
•  Sabotageüberwachung durch Öffnungs- und Abhebekontakt
•  USB-Anschluss für Firmware-Updates
•  Umweltklasse gemäß VdS 2110 Klasse II
•  Betriebstemperatur -10 °C bis +55 °C
•  Schutzart IP30
•  Abmessungen (BxHxT) 234x173x35 mm
•  Stromaufnahme in Ruhe ca. 20 mA (bei 13,65 V) und 5 mA je LED
•  Stromaufnahme in Betrieb (max. Helligkeit) ca. 270 mA (bei 13,65 V)
•  Versorgungsspannung 12 V DC über com2BUS
