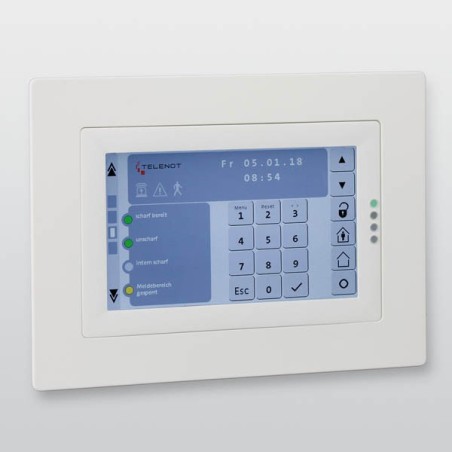

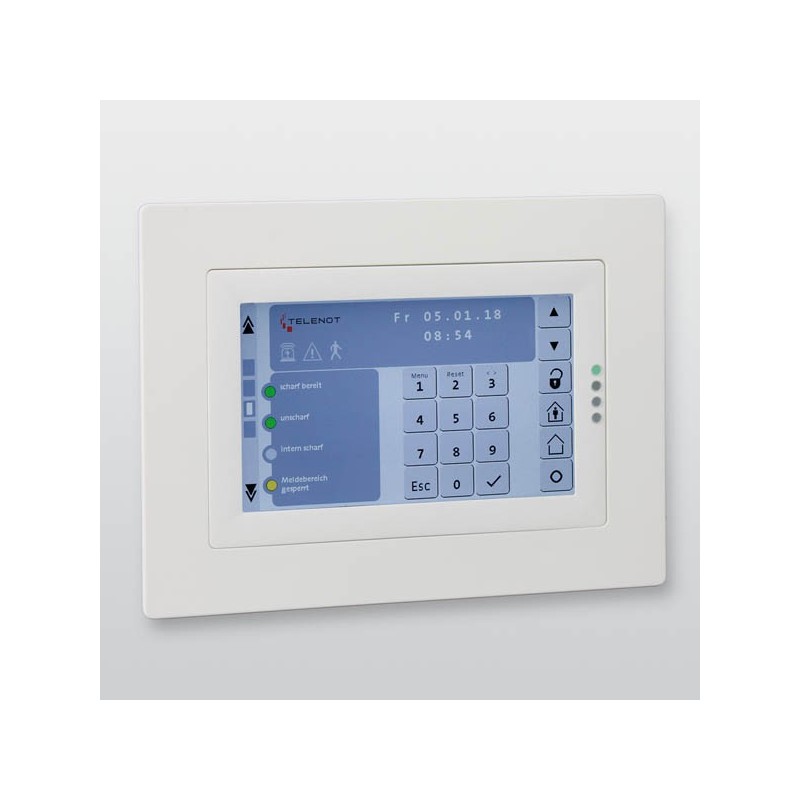

Upravljalni element na dotik BT 801 uP prometno bela/bela

BT 801 uP je eden upravljalni element za priklop na  EMZ complex/hiplex. Predvideno je za podometno stensko montažo in se preko com2BUS poveže s centralo za javljanje vloma.

BT 801 uP upravljalni element vsebuje osvetljen 7''-TFT-Barvni zaslon z upravljalnim elementom na dotik, kakor tudi 4 različno barvnimi LDE-ji za prikaz stanja delovanja.

Vgrajeni zvočniki služijo za akustično povratno informacijo o operacijskem upravljanjem in alarmiranjem.

Grafični uporabniški vmesnik (GUV) pri upravljalnem elementu BT 801 uP vsebuje kompletno upravljanje centrale za javljanje vloma in prikazovanje do 32 javljalnih območij.

Ena ločena priključna plošča v vznožju ohišja, omogoča hitro in enostavnejšo namestitev.

Za vgradnjo sta na razpolago 2 ohišja:

Podometno ohišje za v ometno montažo UG 801 EP in podometno ohišje za suhomontažo UG 801 HW

Z enim optimalnim dekorativnim okvirom, se lahko upravljalni element BT 801 uP glede na zahteve posamezne prostorske postavitve (notranje arhitekture) prilagodi.

• Javljanja in pozicije v jasnem kontekstu (iz EMZ)
• Funkcije kot npr. vklop/izklop varnostnega sistema, ponastavitev alarma, vnašanje nadzornih ukazov za zaklepanje javljalnih območij direktno preko stikala na dotik
• Sprožitev od do 16 Smart-Home- stikalnih funkcij
• 4 LED-ji za centralni prikaz stanja delovanja
• 7''-TFT-Barvni zaslon z ločljivostjo 800×480 Pixlov in LED osvetljavo
• Barvna shema na barvnem zaslonu je možno preklapljati (zelena, črna, rdeča, modra, siva, bela)
• Kapacitetni zaslon na dotik
• Orientacija prikaza (pokončna/ležeča) nastavljiva
• Jezik menija nastavljiv
• Vgrajen zvočnik za akustično povratno informacijo o upravljanju in alarmiranju
• Optimalni dekorativni okvir
• Kompletno programiranje v EMZ
• Enostavna namestitev s priključno ploščo v vznožju ohišja s 4 vzmetnimi sponkami za priklop na com2BUS
• Odložilna montaža s com2BUS tudi do 1000 m razdalje
• Nadzor pred sabotažo skozi kontakt za zaznavanje odpiranje in dviga
• USB-priklop za podjetne programske nadgraditve
• Okolijski razred s skladu s VdS 2110 Razred II
• Obratovalna temperatura -10 °C bis +55 °C
• Razred zaščite IP30
• Mere (ŠxVxG): 234x173x35 mm

Poraba toka v mirovanju približno 20 mA (pri 13,65 V) in 5 mA posamezen LED

Poraba toka v delovanju približno (max. svetloba) 270 mA (pri 13,65 V)

Napajalna napetost 12 V preko com2BUS
