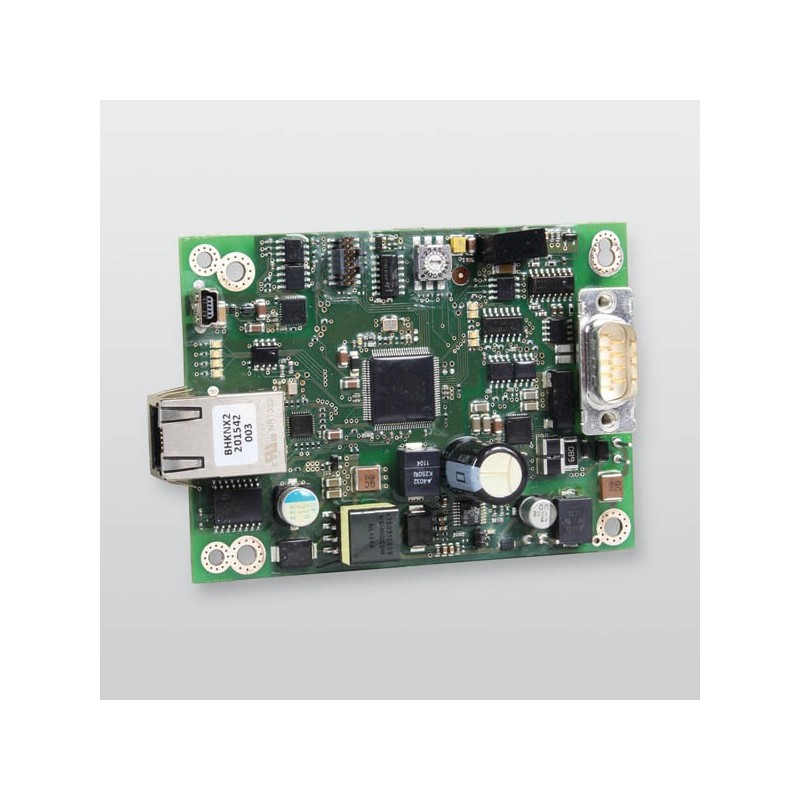

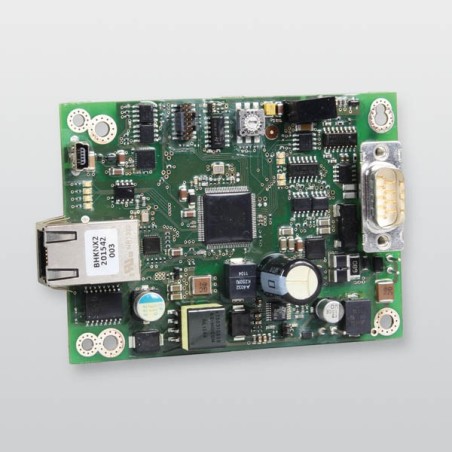

Interface KNX 400 IP

Das Interface KNX 400 IP wird auf einen universellen Montageplatz der EMZ in den Gehäusetypen GR100, GR104, S110 oder S120 montiert.

Mit dem beigefügten Kabel wird das Interface an der seriellen GMS-Schnittstelle der EMZ angeschlossen.

Die Parametrierung des Interface wird über TCP/IP direkt am Modul mit einem Webbrowser durchgeführt.

Funktionen EMZ hiplex 8400H:

Übertragung von EMZ an KNX

•  Je Sicherungsbereich (maximal 15): interne Scharfschaltung, externe Scharfschaltung, Unscharfschaltung
•  Zustand der Meldebereiche (maximal 512)
•  Je Meldebereich aktiv/gesperrt
•  Zustand der Schaltaktion

Übertragung von KNX an EMZ

•  Je Sicherungsbereich (maximal 15): interne Scharfschaltung, externe Scharfschaltung, Unscharfschaltung
•  Rücksetzen der Sicherungsbereiche
•  Sperren/Aktivieren von Meldebereichen
•  Aktivieren von Schaltaktionen (maximal 64)

Funktionen EMZ complex 400H:

Übertragung von EMZ an KNX

•  Je Sicherungsbereich (maximal 8): interne Scharfschaltung, externe Scharfschaltung, Unscharfschaltung
•  Zustand der Meldepunkte
•  Je Meldebereich aktiv/gesperrt
•  Zustand der Ausgänge
•  Systemstatus Netzstörung, Batteriestörung, Sabotage

Übertragung von KNX an EMZ

•  Je Sicherungsbereich (maximal 8): interne Scharfschaltung, externe Scharfschaltung, Unscharfschaltung
•  Rücksetzen der Sicherungsbereiche
•  Sperren/Aktivieren von Meldebereichen
•  Aktivieren von Ausgängen

•  Betriebstemperatur -10 °C bis +55 °C
•  Abmessungen (BxHxT) 121x76x35 mm
•  Stromaufnahme ca. 120 mA
•  Versorgungsspannung 10,2 V DC bis 15 V DC

Lieferumfang

• Interface KNX 400 IP
• Patchkabel (2 m)
• RS232-Kabel (2 m)
