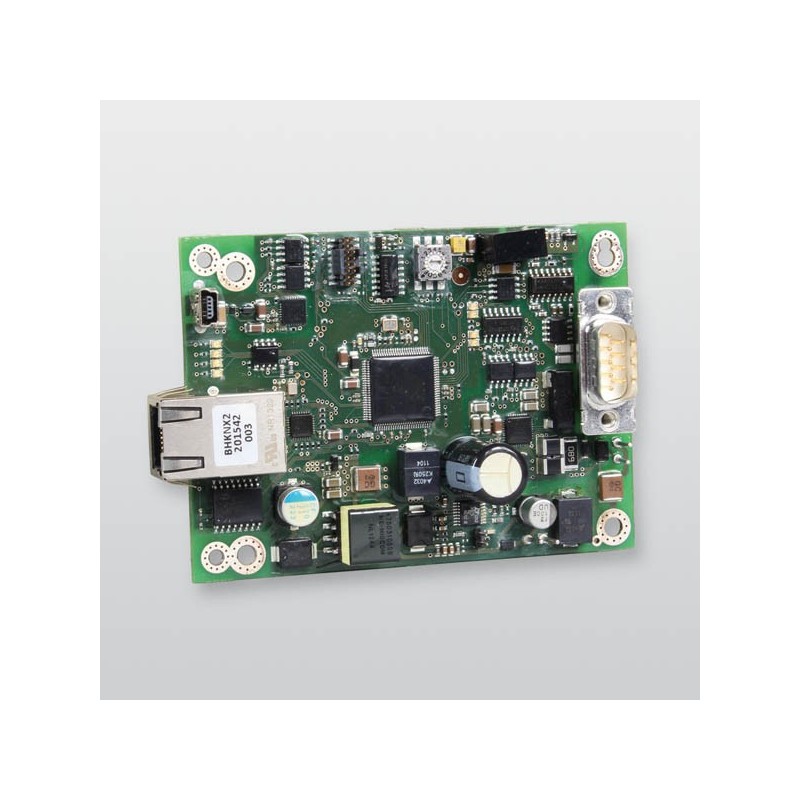

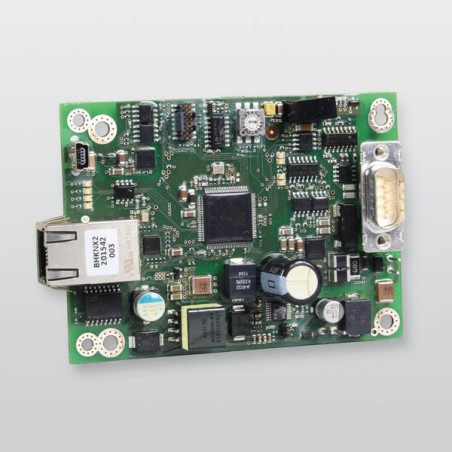

Vmesnik KNX 400 IP

Vmesnik KNX 400 IP se montira na univerzalno montažno meso EMZ v ohišjih tipa GR100, GR104, S110 ali S120.

S priloženim kablom se vmesnik priključi na serijski GMS-vmesnik EMZ.

Programiranje vmesnika poteka preko TCP/IP neposredno na modulu z uporabo spletnega brskalnika.

Funkcije EMZ hiplex 8400H:

Prenašanje iz EMZ na KNX

• Na varnostno območje (največ 15): notranje/zunanje vklapljanje varovanja, izklop varovanja
• Stanje javljalnih območij (največ 512)
• Za vsako javljalno območje: aktivno/zaprto
• Stanje stikalne akcije

Prenašanje iz KNX na EMZ

• Na varnostno območje (na 15): notranje/zunanje vklapljanje varovanja, izklop varovanja
• Ponastavitev varnostnih območij
• Zaklepanje/aktiviranje javljalnih območij
• Aktiviranje stikalnih akcij (največ 64)

Funkcije EMZ complex 400H:

Prenašanje iz EMZ na KNX

• Na varnostno območje (največ 8): notranje/zunanje vklapljanje varovanja, izklop varovanja
• Stanje javljalnih točk
• Za vsako javljalno območje aktivno/zaklenjeno
• Stanje izhodov
• Stanje sistema: motnja omrežja, okvara baterije, sabotiranje

Prenašanje iz KNX na EMZ

• Na varnostno območje (največ 8): notranje/zunanje vklapljanje varovanja, izklop varovanja
• Ponastavitev varnostnih območij
• Zapiranje/aktiviranje javljalnih območij
• Aktiviranje izhodov

•  Obratovalna temperatura -10 °C do +55 °C
•  Mere (ŠxVxG) 121x76x35 mm
•  Poraba toka približno 120 mA
•  Napajalna napetost 10,2 V DC do 15 V DC

Obseg dostave

• Vmesnik KNX 400 IP
• Povezovalni kabel (2 m)
• RS232-Kabel (2 m)
