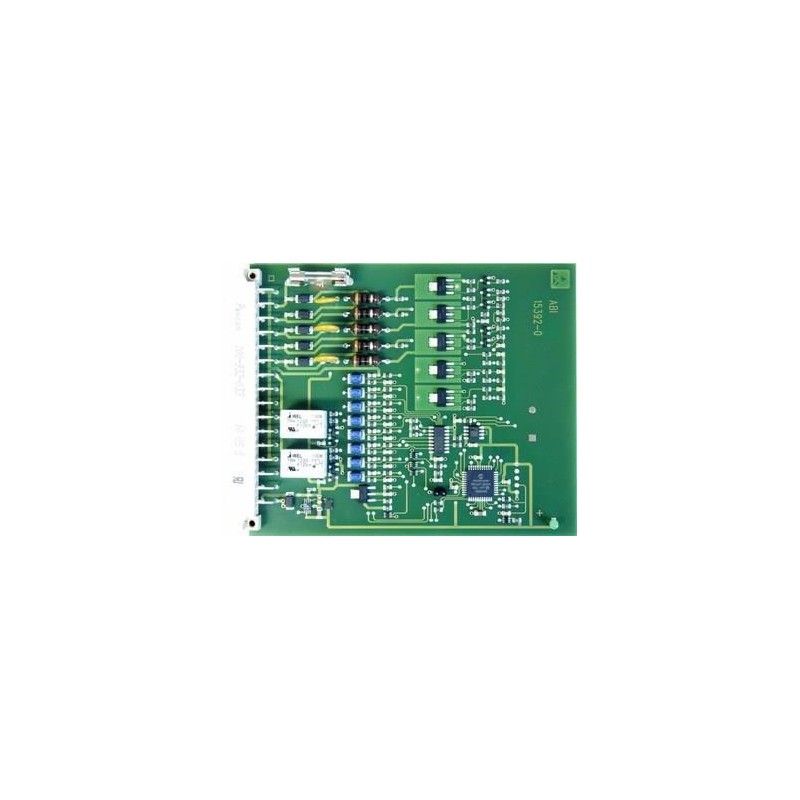

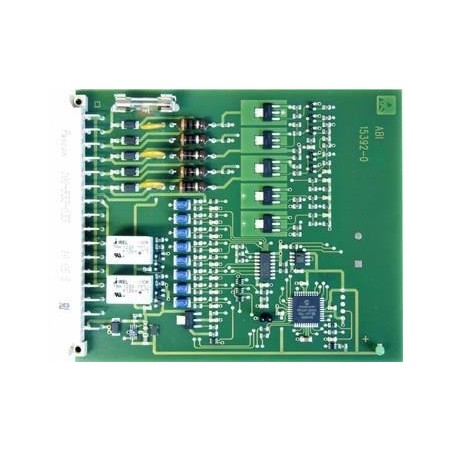

MC 1500-M Alarmierungs/Meldergrbaugr. - Ext.-Signalgeber, 2 Relais, 8 Meldergr.

Die Baugruppenfunktion ist einstellbar:

- Anschaltung 1 optischer und 2 akustische Standard-Signalgeber

- Anschaltung 1 optisch/akustischer selbstversorgter Signalgeber

Leistungsmerkmale

- Erweiterungsbaugruppe für Zentrale MC 1500-M

- Anschaltung über internen System-Bus (I-BUS)

- 1 Baugruppe einsetzbar

- Integrierter Spannungsregler für Logikspannung

- Low-Power-Technologie mit niedriger Stromaufnahme

- Integrierter Überspannungsschutz

- 1 LED-Anzeige (Baugruppe Status)

- 8 Meldergruppen (Abschlusswiderstand 12k1, Funktion einstellbar)

- Ausgänge zur Anschaltung von 1 optischen und 2 akustischen

- Extern-Signalgebern

- 2 Relais-Ausgänge (1 Umschalter, Funktion einstellbar)

- Integrierter Tongenerator

- Baugruppe zum Einstecken in MC 1500-M Anschlussbaugrupp

Technische Daten

Betriebsnennspannung: 12 V DC (über I-BUS)

Nennstromaufnahme: ca. 22 mA (typ.) ca. 20 mA (typ., pro aktivem Relais)

Relais-Schaltspannung: max. 24 V AC/DC

Relais-Schaltstrom: max. 1,0 A

Betriebstemperaturbereich: 0 °C bis +45 °C

Abmessungen: B 100 x H 120 x T 16 mm
