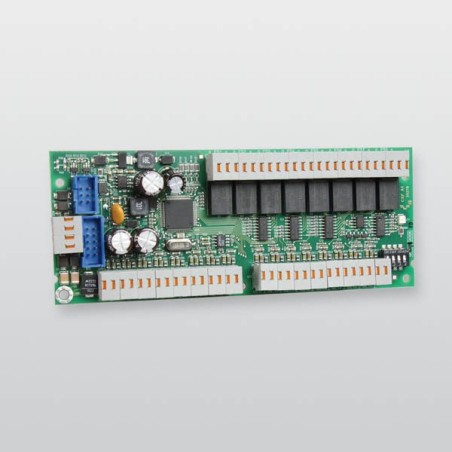

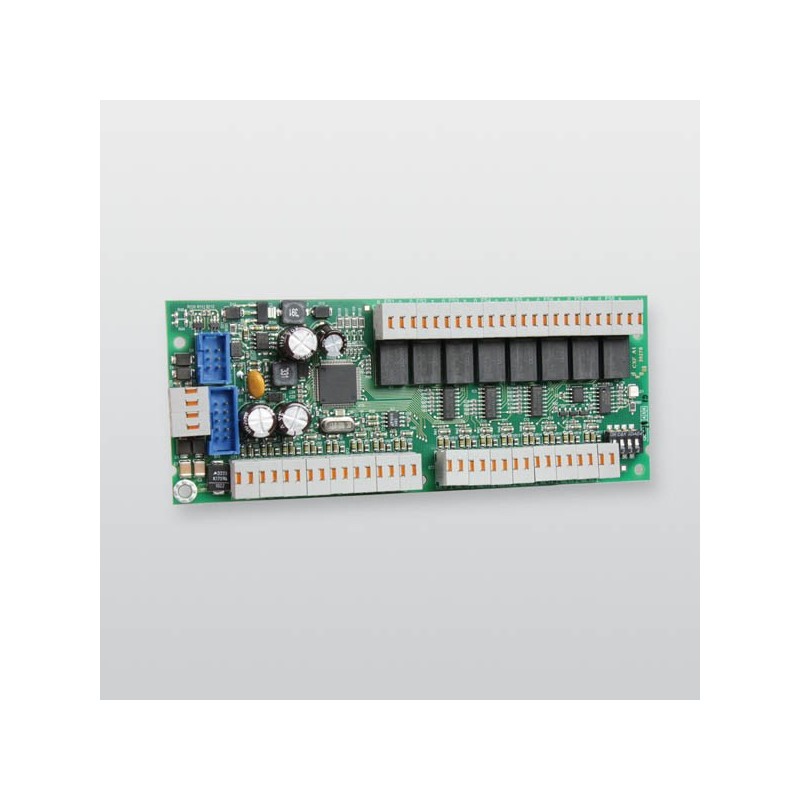

Erweiterungsmodul CXF 16/8

Nutzung in Verbindung mit einer Übertragungseinrichtung hiline1:

Bis zu 4 Erweiterungsmodule CXF können über die com2BUS-Schnittstelle bis zu 1000 m von der Übertragungseinrichtung hiline1 abgesetzt montiert werden.

In der Summe lässt sich die Übertragungseinrichtung auf insgesamt 68 Meldelinien und 33 Fernschalt- Relaisausgänge erweitern.

Der kombinierte Betrieb mit Erweiterungsmodulen CXB und CXF an einer ÜE ist möglich.

Nutzung in Verbindung mit einer Übertragungseinrichtung comXline:

Die Platine lässt sich direkt auf die comXline-Übertragungseinrichtung aufstecken. Weitere 11 Erweiterungsmodule CXF können über die com2BUS-Schnittstelle bis zu 1000 m von der Übertragungseinrichtung abgesetzt montiert werden.

In der Summe lässt sich die Übertragungseinrichtung auf insgesamt 200 Meldelinien und 97 Fernschalt-Relaisausgänge erweitern.

Der kombinierte Betrieb mit Erweiterungsmodulen CXB und CXF an einer ÜE ist möglich.

•  16 widerstandsüberwachte Meldelinien
•  8 Fernschalt-Relaisausgänge
•  Potenzialfreier Wechsler 60 V / 1 A
•  Abmessungen (BxHxT): 155x61x20 mm
•  Stromaufnahme in Ruhe ca. 12 mA bei 13,5 V DC, je weitere Meldelinie ca. 0,7 mA
•  Versorgungsspannung 10,2 V DC bis 30 V DC

Lieferumfang

• Verbindungsleitung comXline CXF

Der Einbau des Erweiterungsmoduls ist erst ab Gehäusetyp G80/GR80 möglich!

Der Anschluss der ÜE comXline an die com2BUS-Schnittstelle einer EMZ (Fernservice) ist dann nicht mehr möglich!
