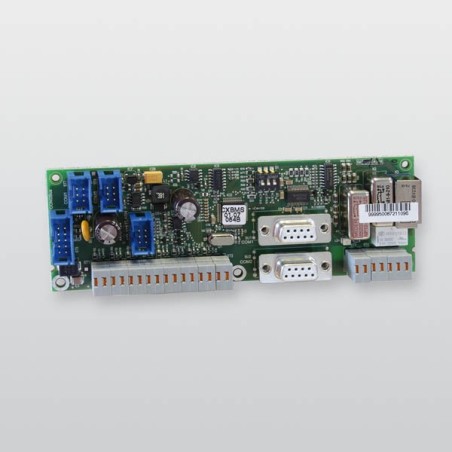

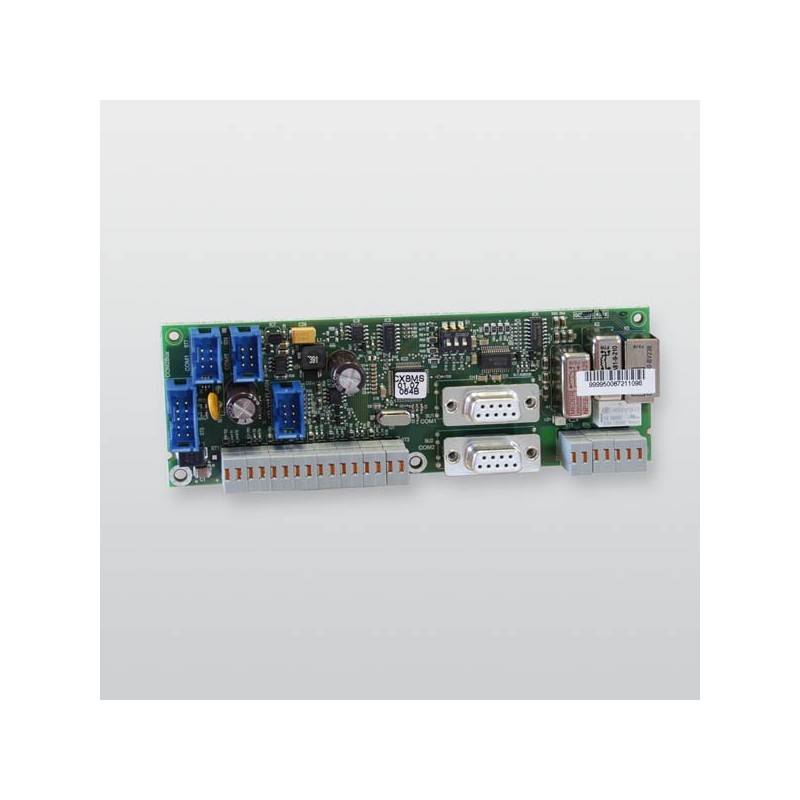

Erweiterungsmodul CXB-M/S2

Erweiterungsmodul CXB-M/S2 zur Erweiterung der TELENOT-Übertragungseinrichtungen comXline 1516, 2516, 3516 um 8 Meldelinieneingänge, 1 Fernschaltkanal und Wandlung der beiden seriellen Schnittstellen der Übertragungseinrichtung in V.28-Pegel (RS 232).

Darüber hinaus erweitert das CXB-M/S2 die Übertragungseinrichtungen um eine Brandmeldeschnittstelle gemäß DIN 14675.

Die Brandmelderzentrale überwacht die Brandmeldelinie zwischen Brandmelderzentrale und Übertragungseinrichtung gemäß DIN 14675. Die Brandmeldeschnittstelle beinhaltet auch die Störungsmeldung der Übertragungseinrichtung an die Brandmelderzentrale und die Rückmeldung der Quittung von der Feuerwehr zur Brandmelderzenrale.

Das CXB-M/S2 kann auch zur seriellen Meldungsübertragung per ESPA 4.4.4-Protokoll von einer Brandmelderzentrale zur Leitstelle verwendet werden.

Die Platine lässt sich direkt auf die comXline-Übertragungseinrichtung aufstecken. Weitere 7 Erweiterungsmodule CXB können über die com2BUS-Schnittstelle bis zu 1000 m von der Übertragungseinrichtung abgesetzt montiert werden.

In der Summe lässt sich die Übertragungseinrichtung auf insgesamt 72 Meldelinien und 9 Fernschalt-Relaisausgänge erweitern.

Der kombinierte Betrieb mit Erweiterungsmodulen CXB und CXF an einer ÜE ist möglich.

•  2 serielle Schnittstellen (V.28-Pegel)
•  8 widerstandsüberwachte Meldelinien
•  1 Fernschalt-Relaisausgang
•  1 Brandmeldeschnittstelle gemäß DIN 14675
•  1 Brand-Quittungs-Ausgang
•  1 Störungsausgang
•  Integrierter DC/DC-Stabilisator zum Betrieb der ÜE mit 24 V DC aus der BMZ
•  Abmessungen (BxHxT) 155x52x20 mm
•  Versorgungsspannung 10,2 V DC bis 30 V DC

Lieferumfang

• Verbindungsleitung comXline CXB
• Serielle Verlängerung

Der Einbau des Erweiterungsmoduls ist erst ab Gehäusetyp G80/GR80 möglich!

Der Anschluss der ÜE comXline an die com2BUS-Schnittstelle einer EMZ (Fernservice) ist dann nicht mehr möglich!
