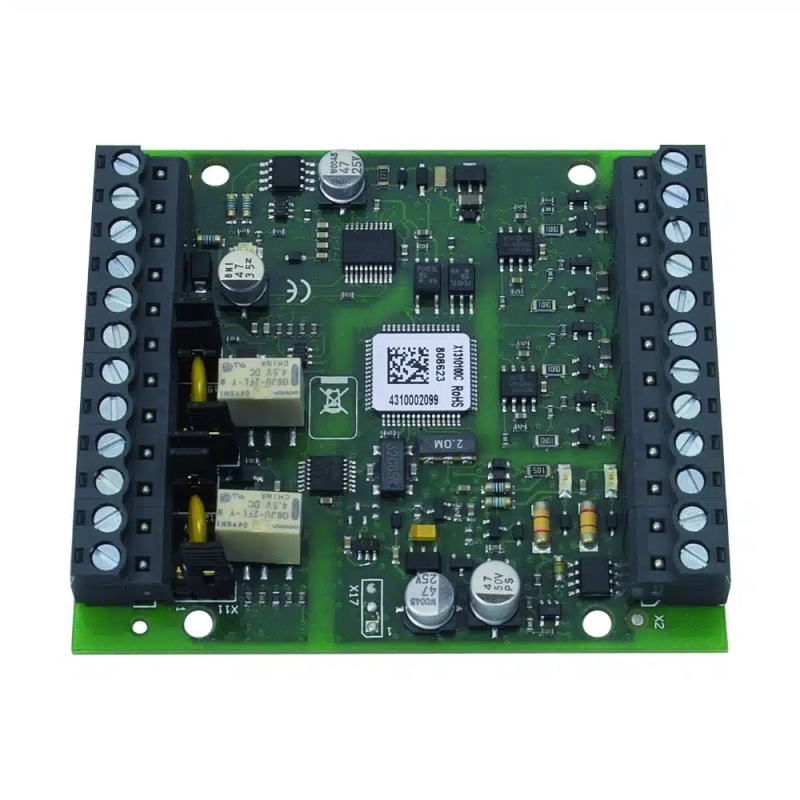

esserbus®-Alarmierungskoppler Typ 4MG2R

Externe Spannungsversorgung und Konfiguration

Der esserbus®-Alarmierungskoppler benötigt eine externe Spannungsversorgung. Für den Betrieb an 12 V DC ist der optionale Spannungskonverter (Artikelnummer 781336) notwendig. Die externe Spannungsversorgung kann überwacht programmiert werden. Für die normgerechte Überwachung der Meldergruppeneingänge wird das EOL-I Abschlusselement (Artikelnummer 808626) empfohlen.

Leistungsmerkmale

Intelligente Baugruppe für Analogringleitung zum Anschluss von nicht adressierbaren Meldern

4 Meldergruppeneingänge

Max. 30 Standardmelder ohne ESK

Max. 10 Standardmelder mit ESK

Max. 10 nicht-automatische oder technische Alarme pro Gruppe

Zwei Relais in verschiedenen Betriebsarten programmierbar

Zwei Gruppen-Abhängigkeit programmierbar

Montage auf Hutschienenadapter oder im Wandgehäuse möglich

Konventionelle Anbindung von Standardmeldern / Signalgebern

Leitungsüberwachung gemäß EN 54-13

Bis zu 1.000 m Leitungslänge

Integrierter Linienisolator

Programmierbare Relaisausgänge

Reset-Relais-Funktion programmierbar

Technische Daten

Betriebsspannung 10 ... 28 V DC

Ruhestrom bei 12 V DC ca. 12 mA

Stromaufnahme max. 120 mA bei 12 V DC

Kontaktbelastung Relais 30 V DC/1 A

Umgebungstemperatur -10 °C bis 50 °C

Lagertemperatur -25 °C bis 75 °C

Relative Luftfeuchte < 95 % (nicht kondensierend)

Schutzart IP 40 (im Gehäuse)

Gewicht ca. 88 g

Abmessungen B 82 mm, H 72 mm, T 20 mm

Leistungserklärung DoP-2105713070

Spezifikation EN 54-17:2005
