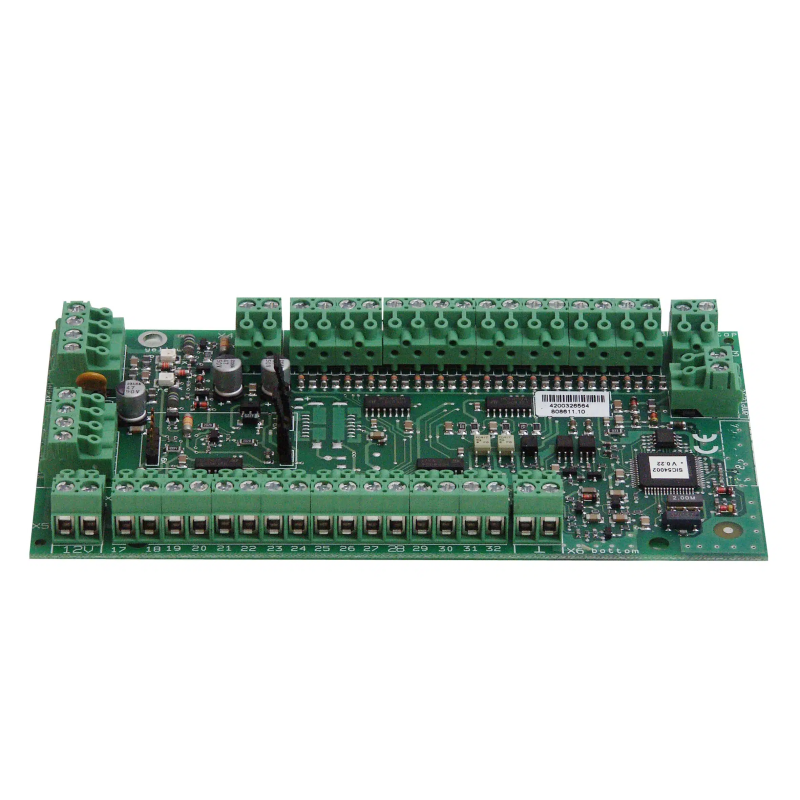

esserbus-Koppler (8bit) 32-fach Optokoppler

Ansteuerbaugruppe mit 32 frei

programmierbaren Ausgängen zur

LED-Ansteuerung wie z.B.Paralleltableaus

Erweiterung von Zentralenausgängen und

als dezentraler Teilnehmer auf der

Analogringleitung.

Überwachung einer externen Schalt-

spannung möglich.

Die Ausgänge sind wahlweise plus- oder

minus-schaltend.

Steckbare Anschlußklemmen ermöglichen

den Anschluß außerhalb eines Gehäuses.

Über einen extern anzuschließenden

Taster kann ein Lampenfunktionstest

durchgeführt werden.

Anschluß und Spannungsversorgung der

Baugruppe über die Analog-Ringleitung

mit max. 32 esserbus-Kopplern in frei

wählbarer Konfiguration.

Mischbetrieb mit Brandmeldern auf einer

Analogringleitung möglich.

Einbau einer option.Trennerplatine

(Gruppentrenner) über integrierten

Steckkontakt.

Vorgesehen für den Einbau in die Brand-

melderzentrale oder in ein externes

Zusatzgehäuse.

Technische Daten:

Betriebsspannung 10 ... 15 V DC

Ruhestrom @ 12 V DC ca. 3 mA

Umgebungstemperatur -10 °C ... 50 °C

Lagertemperatur -25 °C ... 75 °C

Rel. Luftfeuchte max. 95 %

(nicht kondensierend)

Schutzart IP 40 (im Gehäuse)

Gewicht ca. 95 g

Abmessungen B: 150 mm H: 82 mm T: 20 mm
