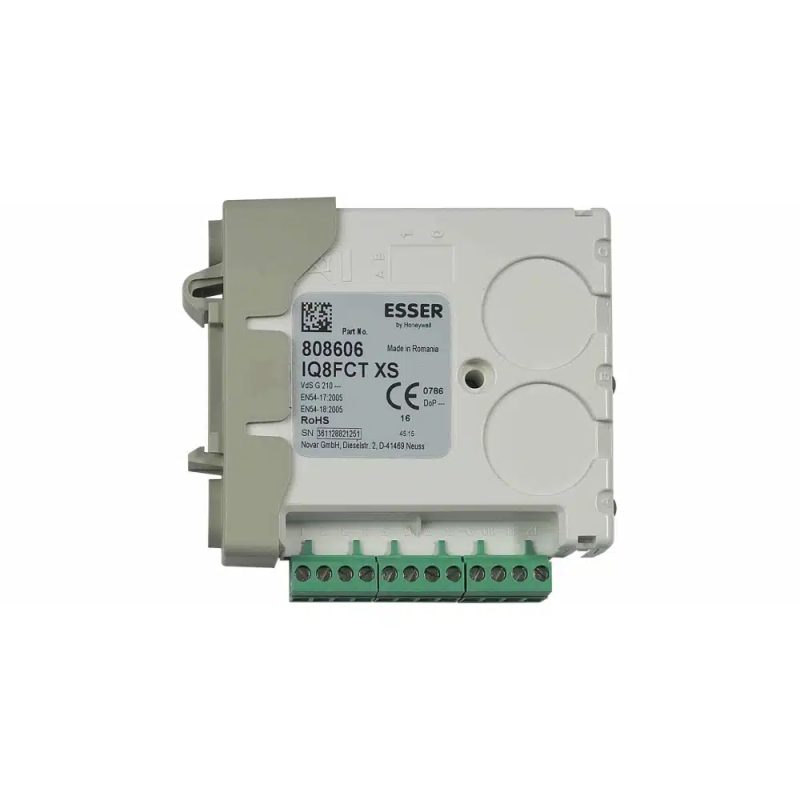

esserbus®-Koppler IQ8FCT XS

Einsatz als FCT (Fire Control Transponder)

Die Ansteuerbaugruppe kann als FCT (Fire Control Transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen eingesetzt werden.

Verwendung als Technischer Alarmbaustein (TAL)

Die Ansteuerbaugruppe kann auch als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes genutzt werden.

Technische Merkmale und Funktionen

Der Alarmbaustein verfügt über einen integrierten Leitungstrenner, einen Kontakteingang, einen potentialfreien Relaisausgang und einen Anschluss für Melderparallelanzeige. Das Relais kann wahlweise als Öffner oder Schließer konfiguriert werden. Zusätzlich können Impulslängen der Relaisansteuerung und Rückmeldezeiten programmiert werden.

Einfache Installation und externe Anzeige

Eine separate Spannungsversorgung wird nicht benötigt. Zur externen Anzeige des Auslösezustandes kann eine Melderparallelanzeige angeschaltet werden. Die Montage erfolgt auf Hutschienen.

Leistungsmerkmale

Bis zu 127 Koppler je Ringleitung

Ein Kontakteingang

Potenzialfreier Relaisausgang

Anschluss für Melderparallelanzeige

Konfigurierbare Relaisimpulslängen und Rückmeldezeiten

Integrierter Leitungstrenner

Technische Daten

Betriebsspannung 8 ... 42 V DC

Ruhestrom @ 19 V DC ca. 45 µA

Kontaktbelastung Relais 30 V DC / 1 A

Alarmanzeige LED, rot

Betriebsanzeige LED, grün

Anschlussklemmen max. 2,5 mm² (AWG 26-14)

Umgebungstemperatur -20 °C ... +70 °C

Lagertemperatur -30 °C ... 75 °C

Rel. Luftfeuchte < 95 % (nicht kondensierend)

Schutzart IP 30 (im Gehäuse) IP 50 (im Gehäuse M200SMB)

Gehäuse PC ASA-Kunststoff

Farbe grau, ähnlich RAL 7035

Gewicht ca. 136 g

Abmessungen B: 90 mm H: 93 mm T: 23 mm

Leistungserklärung DoP-20792130701
