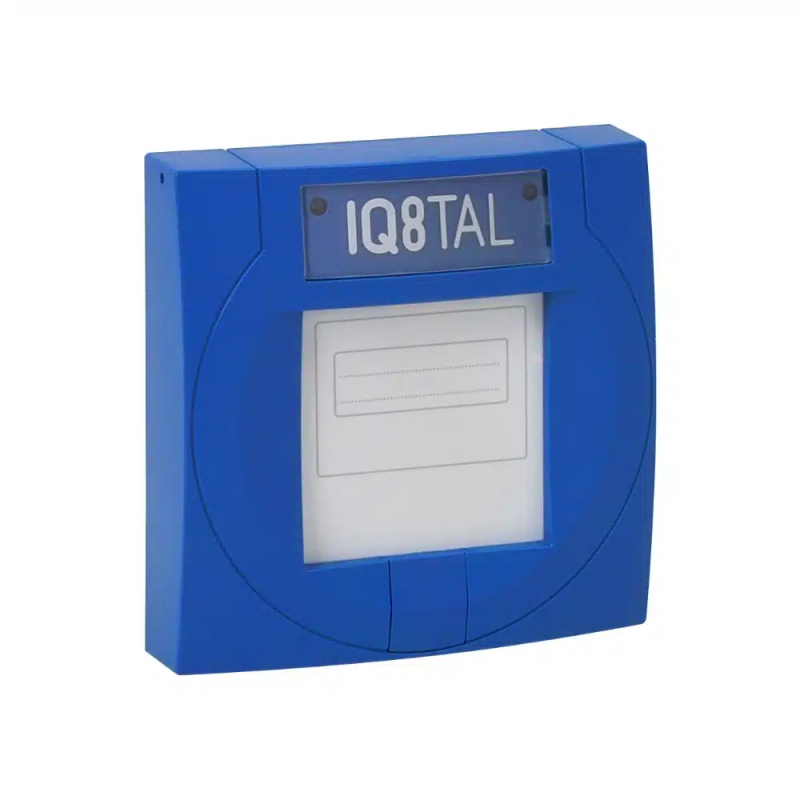

IQ8TAL Technischer Alarmbaustein

Funktionen und Anschlussmöglichkeiten

Der IQ8TAL ist mit einem integrierten Leitungstrenner, einem Kontakteingang und einem konfigurierbaren Relaisausgang ausgestattet. Das Relais kann je nach Bedarf als Öffner oder Schließer programmiert werden. Eine separate Spannungsversorgung ist nicht erforderlich, da die Stromversorgung über den Feldbus erfolgt.

Erweiterte Schutzoptionen

Zur Erhöhung der Schutzart steht das optionale IP-Schutz Kit (Art.-Nr. 704965) zur Verfügung. Damit eignet sich der IQ8TAL auch für Umgebungen, die eine höhere Schutzklasse erfordern. Für die Aufputzmontage wird zusätzlich das Montagegehäuse (Art.-Nr. 704981) benötigt.

Benutzerfreundlichkeit

Die Test- und Resetfunktion des Alarmbausteins ermöglicht eine einfache Funktionsüberprüfung. Mithilfe des beiliegenden Schlüssels kann der Alarmzustand direkt am Gerät zurückgesetzt werden. Zudem ist die Inverse-Überwachungsfunktionalität des Eingangs programmierbar, was zusätzliche Flexibilität bietet.

Leistungsmerkmale

Kontakteingang und potenzialfreier Relaisausgang

Spannungsversorgung über den Feldbus

Test- und Resetfunktion

Optionaler höherer IP-Schutz

Inverse-Überwachungsfunktionalität programmierbar

Integrierter Dual-Highspeed-Isolator

Maximal 127 IQ8TAL pro Ringleitung

Technische Daten

Ruhestrom @ 19 V DC ca. 45 μA

Kontaktbelastung Relais 30 V DC/AC/1 A

Betriebsanzeige grüne LED

Alarmanzeige rote LED

Anschlussklemmen max. 1,5 mm² (AWG 30-14)

Anwendungstemperatur -20 °C ... 70 °C

Lagertemperatur -30 °C ... 75 °C

Rel. Luftfeuchte < 95 %

Schutzart IP 43, IP 55 mit 704965

Gehäuse PC/ASA Kunststoff

Farbe blau (ähnlich RAL 5015)

Gewicht ca. 110 g

Abmessungen B: 88 mm H: 88 mm T: 21 mm

Einbaumaß B: 88 mm H: 88 mm T: 57 mm (mit Aufputzgehäuse)

Leistungserklärung DoP-20792130701
