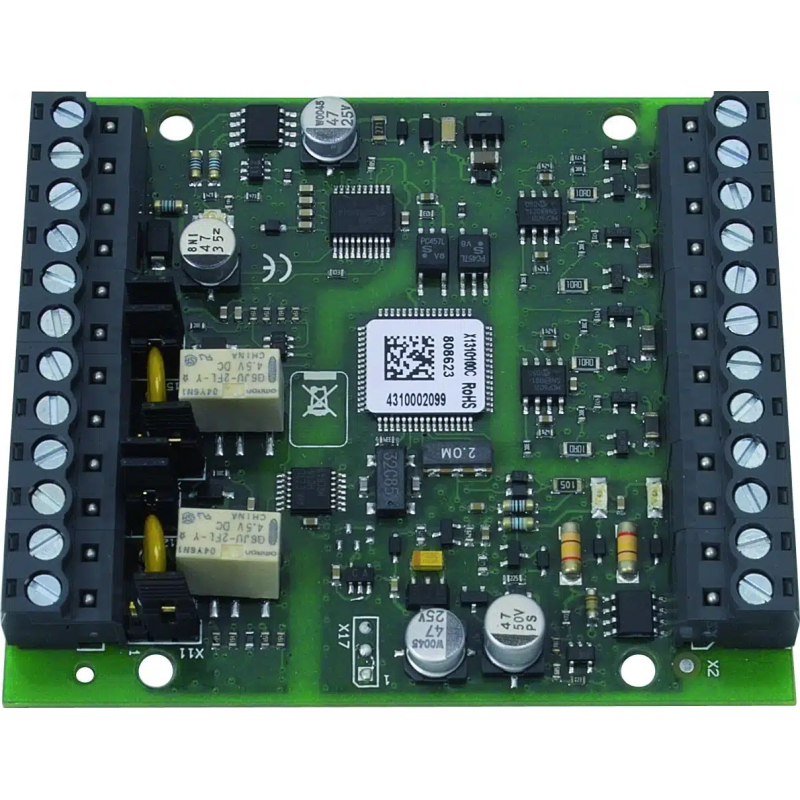

esserbus-Koppler UniVario

Ein-/ Ausgangsbaustein zur Anbindung von

speziellen Industriellen Flammen- und

Wärmemelder und konventioneller

Alarmierung. Intelligente Baugruppe auf

der Analogringleitung zum direkten

Anschluss von Industriellen Flammen- und

Wärmemelder. Maximal kann ein Flammen-

bzw. Wärmemelder direkt an einer Melder-

gruppe des Kopplers angeschlossen werden.

Maximal zwei Flammen- und Wärmemelder

können pro Koppler direkt betrieben

werden. Direkte Kommunikation von

Betriebs-, Störungs- und Feuermeldungen

zwischen den Industriemeldern und der

Brandmelderzentrale. Zwei Relais in

verschiedenen Betriebsarten

programmierbar. Montage auf

Hutschienenadapter oder im Wandgehäuse

möglich.

Leistungsmerkmale

-direkter Anschluss von speziellen

Industrie-Flammen- und Wärmemelder

und Alarmierung

-direkte Kommunikation von Betriebs-,

Störungs- und Feuermeldungen der

Industriemelder

-Zweimeldungsabhängigkeit Typ B

programmierbar

-Leitungsüberwachung gem. EN 54-13

-Integrierter Leitungsisolator

-Programmierbare Relaisausgänge

Technische Daten:

Betriebsspannung 10 ... 28 V DC

Ruhestrom @ 12 V DC ca. 12 mA

Stromaufnahme @12 V DC max. 120 mA

Kontaktbelastung Relais 30 V DC/1 A

Umgebungstemperatur 10 °C ... 50 °C

Schutzart IP40 (im Gehäuse)

Gewicht ca. 28 g

CE-Zertifikat 0786-CPD-20947

Abmessungen B: 82 mm H: 72 mm T: 20 mm
